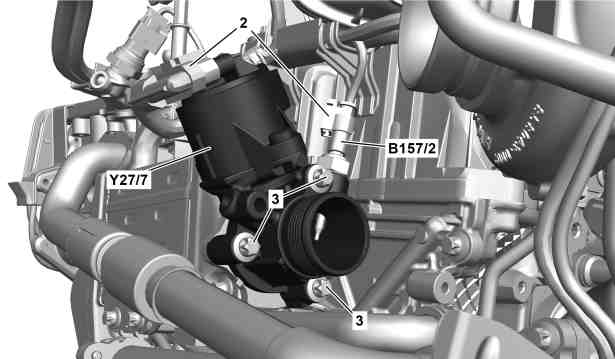

2 | Connettori a spina elettrici |
3 | Viti |
B157/2 | Sensore di temperatura ricircolo gas di scarico pressione bassa |
Y27/7 | Attuatore per il ricircolo dei gas di scarico bassa pressione |
P14.20-A003-05
Avviso | Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico. | Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo. | |
Attenzione | Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo. | Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione. | |
Avvertenza tecnica | Avvertenze per evitare danni causati da impurità o corpi estranei | ||
Avvertenza tecnica | Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
| Smontare | ||
1 | Smontare la tubazione di aspirazione dell'aria a monte del turbocompressore a gas di scarico. | ||
2 | Sbloccare e staccare i connettori a spina elettrici (2). | ||
3 | Svitare le viti (3) . | ||
4 | Smontare l'attuatore per il ricircolo dei gas di scarico bassa pressione (Y27/7). | ||
| Pulire | ||
5 | Pulire la superficie di tenuta sul radiatore del sistema di ricircolo dei gas di scarico a bassa pressione. | Prodotto di pulizia per il montaggio | |
6 | Chiudere l'attacco sul sistema di ricircolo dei gas di scarico a bassa pressione del radiatore con una calotta di protezione. | Kit cappucci protettivi | |
7 | Smontare l'anello di tenuta dell'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7). | Se l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) viene riutilizzato. | |
Attrezzo per il montaggio | |||
8 | Svitare il sensore di temperatura sistema di ricircolo dei gas di scarico bassa pressione(B157/2). | Se l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) viene sostituito. | |
| Pulire | ||
9 | Pulire la superficie di tenuta della scatola dell'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7). | Se l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) viene riutilizzato. | |
Prodotto di pulizia per il montaggio | |||
| Montare | ||
10 | Avvitare il sensore di temperatura del sistema di ricircolo dei gas di scarico a pressione bassa (B157/2). | Se l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) è stato sostituito. | |
Sensore di temperatura sulla valvola di ricircolo dei gas di scarico bassa pressione | |||
11 | Smontare l'anello di tenuta dell'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7). | sostituire l'anello di tenuta. | |
Attrezzo per il montaggio | |||
12 | Smontare la calotta di protezione dall'attacco del sistema di ricircolo dei gas di scarico a bassa pressione del radiatore. | Kit cappucci protettivi | |
13 | Montare l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7). | ||
14 | Avvitare le viti (3). | Prestare attenzione alla diversa lunghezza delle viti. | |
Vite valvola di ricircolo dei gas di scarico a bassa pressione sul radiatore per i gas di scarico di ricircolo a bassa pressione | |||
15 | Collegare e bloccare i connettori a spina elettrici (2). | ||
16 | Montare la tubazione di aspirazione dell'aria a monte del turbocompressore a gas di scarico. | ||
Montare la copertura del motore superiore solo dopo la prova di tenuta. | |||
| Controllare | ||
17 | Leggere e cancellare la memoria guasti. | Se l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) è stato sostituito. | |
| |||
18 | Eseguire la procedura di inizializzazione dell'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) con il sistema di diagnosi. | Se l'attuatore per il ricircolo dei gas di scarico a bassa pressione (Y27/7) è stato sostituito. | |
| |||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti. | |
19 | Eseguire una prova di funzionamento del motore e controllare la tenuta e il funzionamento del motore. | ||
20 | Montare la copertura superiore del motore. |
000 589 93 63 00
Attrezzo per il montaggio
001 589 02 91 00
Kit cappucci protettivi
Documenti citati
- ad0000p200006mfa Collegare, scollegare l'apparecchiatura di diagnosi
- ah0000p500001a Avvertenze per evitare danni causati da impurità o corpi estranei
- ah5400p000101a Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica
- ar0110p2405mff Smontare, montare la copertura del motore
- ar0940p0500mff Smontare, montare la tubazione di aspirazione aria a monte del turbocompressore a gas di scarico
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as0000z001701a Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.
- as4900z000101a Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e
