6 | Radiatore ricircolo gas di scarico alta pressione |
P14.20-2412-06
Avviso | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande. | |
Avviso | Pericolo di ustioni, soffocamento e intossicazione quando si lavora con l'impianto di scarico e i componenti ad esso collegati. Pericolo di soffocamento e pericolo di intossicazione in caso di inalazione delle componenti gassose e delle componenti solide dei gas di scarico. Pericolo di intossicazione in caso di contatto della pelle con le componenti solide dei gas di scarico. | Indossare indumenti e occhiali protettivi. Impiegare un impianto di aspirazione. Fare allontanare le persone dalla zona di pericolo. | |
Avvertenza tecnica | Avvertenze per evitare danni causati da impurità o corpi estranei | ||
| Smontare | ||

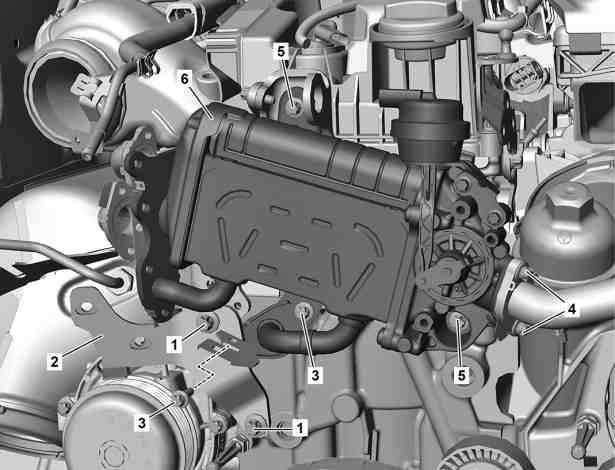

1 | Smontare la valvola sistema di ricircolo dei gas di scarico ad alta pressione. | ||
2 | Staccare la tubazione di depressione dal radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (6). | ||
3 | Svitare le viti (1) e smontare il supporto (2). | ||
4 | Svitare le viti (3) . | ||
5 | Svitare le viti (4). | ||
6 | Svitare le viti (5) e rimuovere il radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (6). | ||
7 | Rimuovere le guarnizioni. | ||
8 | Chiudere gli attacchi con calotte di protezione pulite e tappi idonei. | Set di calotte di protezione | |
Set di tappi | |||
| Montare | ||
9 | Rimuovere le calotte di protezione e i tappi. | Set di calotte di protezione | |
Set di tappi | |||
10 | Applicare le guarnizioni di tenuta. | Sostituire le guarnizioni di tenuta. | |
11 | Posizionare il radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (6) e avvitare leggermente a mano le viti (3, 5). | Sostituire le viti (3, 5). | |
12 | Serrare le viti sul radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (6) in base allo schema di serraggio. | ||
Vite radiatore per i gas di scarico di ricircolo ad alta pressione su occhiello di aggancio/basamento | |||
Vite valvola di ricircolo dei gas di scarico sul radiatore per i gas di scarico di ricircolo ad alta pressione/supporto | |||
Vite tubazione del liquido di raffreddamento su valvola di ricircolo dei gas di scarico ad alta pressione/pompa dell'acqua/basamento | |||
13 | Serrare le viti (4). | Vite tubazione di ricircolo dei gas di scarico su radiatore per i gas di scarico di ricircolo ad alta pressione/camera di miscelazione | |
14 | Posizionare il supporto (2) e serrare le viti (1). | Vite supporto catalizzatore sul basamento | |
15 | Montare la tubazione di depressione sul radiatore del sistema di ricircolo dei gas di scarico ad alta pressione (6). | ||
16 | Montare la valvola del sistema di ricircolo dei gas di scarico ad alta pressione. | ||
Montare la copertura del motore superiore solo dopo la prova di tenuta. | |||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti. | |
17 | Eseguire una prova di funzionamento del motore e controllare la tenuta e il funzionamento del motore. | ||
18 | Montare la copertura superiore del motore. |
