Smontare, montare il radiatore di ricircolo dei gas di scarico

Tipo ar · tema 14.20 · versione 0202 · 2009-09-04

Valido per: MOTORE 660.950 nel TIPO 451.3 /4

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.20 Ricircolo gas di scarico — Serie 451 (modelli 3**, 4**) · Serie 660 (modelli 950)

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.40 Radiatore per i gas di scarico di ricircolo — Serie 451 (modelli 3**, 4**) · Serie 660 (modelli 950)

AR14.20-P-7665MCD

Smontare, montare il radiatore di ricircolo dei gas di scarico

25.8.09

MOTORE 660.950 nel TIPO 451.3 /4

Smontare, montare il radiatore di ricircolo dei gas di scarico

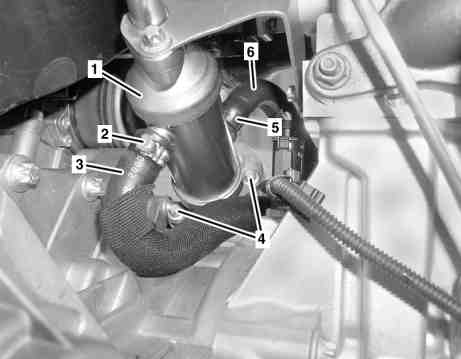

P14.20-2239-11

1 Radiatore ricircolo gas di scarico

2 Fascetta a clic

3 Tubo flessibile di ritorno liquido di raffreddamento

4 Viti

5 Fascetta a clic

6 Tubo flessibile mandata liquido raffreddamento

Avvertenze di modifica

8.1.09

Introdotto ex novo: "Procedimento di lavoro per veicoli con filtro per il particolato diesel"

Fasi di lavoro 3 e 5

Smontaggio, montaggio

1

Scaricare il liquido di raffreddamento

AR20.00-P-1142MCD

2

Smontare il tubo di ricircolo dei gas di scarico

AR14.20-P-1060MCD

3

Smontare la scatola di miscelazione

Nei veicoli con codice (474) Filtro per il particolato diesel (chiuso)

AR09.20-P-1320MCE

4

Staccare la fascetta a clic (2) e togliere il flessibile per il ritorno del liquido di raffreddamento (3) dal radiatore gas di scarico di ricircolo (1)

Montaggio: Sostituire la fascetta a clic (2).

*450589073700

5

Svitare le viti (4)

Nei veicoli senza codice (474) Filtro per il particolato diesel (chiuso)

Montaggio: Pulire le superfici di tenuta e sostituire la guarnizione tra il radiatore gas di scarico di ricircolo (1) e la parte inferiore scatola di miscelazione.

*BA14.20-P-1002-01E

6

Togliere il radiatore gas di scarico di ricircolo (1) fino a quando non è possibile operare sulla fascetta a clic (5) del flessibile per il ritorno del liquido di raffreddamento (6)

7

Allentare la fascetta a clic (5), togliere il flessibile per il ritorno del liquido di raffreddamento (6) dal radiatore gas di scarico di ricircolo (1) e togliere il radiatore gas di scarico di ricircolo (1)

Montaggio: Sostituire la fascetta a clic (5).

*450589073700

8

Montaggio in successione inversa

Ricircolo gas di scarico

Numero

Denominazione

Motore
660.950/
951

BA14.20-P-1002-01E

Vite radiatore gas di scarico di ricircolo su parte inferiore scatola aria miscelata

Nm

10

Smontare, montare il radiatore di ricircolo dei gas di scarico

Pinza

450 589 07 37 00
