AR14.20-P-7665FG | Smontaggio, montaggio radiatore ricircolo gas di scarico | 11.10.04 |
MOTORE 639.939 nel TIPO 454.0

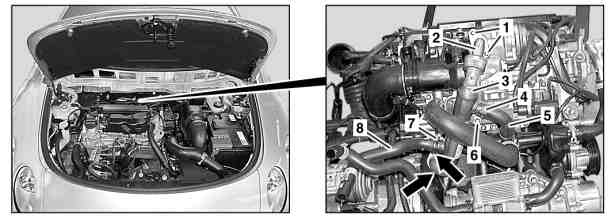

P14.20-2176-04
1 Viti
2 Raccordo
3 Radiatore ricircolo gas di scarico
4 Fascetta
5 Flessibile del liquido di raffreddamento
6 Vite
7 Fascetta
8 Flessibile del liquido di raffreddamento
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingestione di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il tappo lentamente e scaricare la pressione in eccesso. Non riempire con liquido di raffreddamento recipienti per bevande. Indossare guanti, indumenti e occhiali protettivi. | |
1 | Smontare il collettore acqua | ||
2 | Svitare le viti (1) | | |
3 | Scollegare il raccordo (2) dal radiatore ricircolo gas di scarico (3) | Montaggio: sostituire le guarnizioni. | |
Pericolo! | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra i montanti della piattaforma di sollevamento e sistemare i quattro piattelli di alloggiamento nei punti di alloggiamento della piattaforma di sollevamento prescritti dal costruttore del veicolo. | |
4 | Sollevare la vettura | ||
5 | Scollegare i tubi flessibili del liquido di raffreddamento (5, 8) con fascette adeguate | ||
6 | Disimpegnare le fascette (4, 7), scollegare i flessibili del liquido di raffreddamento (5, 8) dal radiatore ricircolo gas di scarico (3) | Raccogliere il liquido di raffreddamento in uscita con un serbatoio adeguato. | |
7 | Svitare la vite (6) | | |
8 | Rimuovere le viti (frecce) e il radiatore ricircolo gas di scarico (3) con la guarnizione sottostante | Montaggio: sostituire la guarnizione. | |
| |||
9 | Montaggio in successione inversa | ||
Pericolo! | Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto | Proteggere la vettura contro l'avviamento autonomo. | |
10 | Eseguire una prova di funzionamento del motore e controllare la tenuta dell'impianto di raffreddamento nella zona del radiatore ricircolo gas di scarico (3) | ||
11 | Controllare il livello del liquido di raffreddamento, eventualmente rabboccare | ||
| Controllo livello liquido di raffreddamento motore, rabbocco. Controllo liquido anticorrosione/antigelo, rabbocco |
Ricircolo gas di scarico
Numero | Denominazione | Motore | ||
BA14.20-P-1001-01H | Vite del raccordo di collegamento sulla | Nm | 8 | |
BA14.20-P-1002-01H | Vite radiatore ricircolo gas di scarico su scatola distribuzione aria di sovralimentazione | Nm | 12 | |
BA14.20-P-1003-01H | Vite radiatore ricircolo gas di scarico su | Nm | 12 | |
