Smontare, montare l'attuatore farfalla gas di scarico

AR14.20-P-1035OID

Smontare, montare l'attuatore farfalla gas di scarico

20.03.2019

Motore

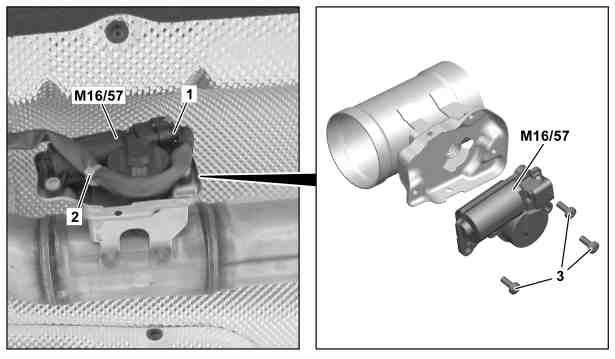

654.9, 656 nel tipo 167

1

Connettore a spina elettrico

2

Fascetta fermacavo

3

Viti

M16/57

Attuatore farfalla di scarico

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

 

Smontare, montare

1

Sollevare il veicolo con il ponte.

AR00.60-P-1006A

2

Sbloccare e staccare il connettore a spina elettrico  (1).

3

Scollegare il cavo elettrico dall'attuatore della farfalla dei gas di scarico (M16/57).

 Montaggio: Sostituire la fascetta fermacavo (2).

4

Svitare le viti (3).

 M61

*BA00.10-P-1002-04A

5

Smontare l'attuatore della farfalla dei gas di scarico (M16/57).

 Montaggio:
Prestare attenzione al corretto posizionamento della molla tra l'attuatore della farfalla dei gas di scarico (M16/57) e la farfalla dei gas di scarico.
Un montaggio errato causa il danneggiamento dell'attuatore della farfalla dei gas di scarico  (M16/57).

 Montaggio:
Prestare attenzione al corretto posizionamento dell'attuatore della farfalla dei gas di scarico  (M16/57) sulla farfalla dei gas di scarico.
Un montaggio errato causa il danneggiamento dell'attuatore della farfalla dei gas di scarico  (M16/57).

6

Montaggio in successione inversa.

7

Leggere e cancellare la memoria guasti.



AD00.00-P-2000-06ME

 Viti e dadi a filettatura metrica secondo MBN 10 105, 10 143

Numero

Denominazione

8.8

10.9

BA00.10-P-1002-04A

M61

Nm

9

13
