Avvertenze di modifica
21.10.08 | Valore modificato: vite della fascetta di serraggio ricircolo gas di scarico su catalizzatore |
Impianto di scarico
Numero | Denominazione | Motore | ||
BA49.10-P-1008-01T | Vite flangia tubazioni di ricircolo dei gas di scarico all'attuatore del ricircolo dei gas di scarico | Nm | 9 | |
BA49.10-P-1009-01T | Vite fascetta tubazione di ricircolo dei gas di scarico su catalizzatore | Nm | 9 | |
Impianto di scarico
Numero | Denominazione | Motore | ||
BA49.10-P-1008-01R | Vite fascetta ricircolo gas di scarico su catalizzatore | Nm | 9 | |
BA49.10-P-1011-01R | Vite flangia tubazioni di ricircolo dei gas di scarico all'attuatore del ricircolo dei gas di scarico | Nm | 9 | |

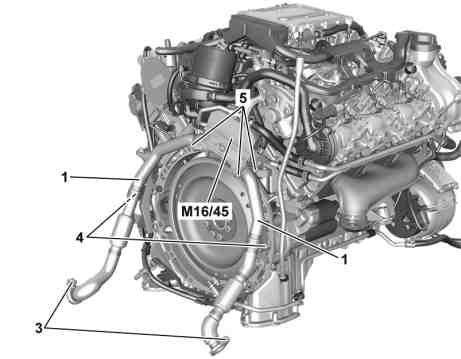

P14.20-2245-11
Smontare
Durante lo smontaggio ed il montaggio occorre assolutamente rispettare la sequenza predefinita onde evitare il danneggiamento della tubazione di ricircolo dei gas di scarico (1).
1 Svitare la vite (3) della fascetta della tubazione di ricircolo dei gas di scarico (1) dal catalizzatore e staccare la fascetta.
2 Svitare la vite (4) della fascetta della tubazione di ricircolo dei gas di scarico (1) dal cambio.
3 Svitare le viti (5) del servomotore ARF (M16/45) e rimuovere la tubazione di ricircolo dei gas di scarico (1).
4 Montaggio in successione inversa.
