Smontaggio, montaggio del collettore di scarico

Tipo ar · tema 14.10 · versione 0100 · 2001-04-03

Valido per: MOTORE 541.9 nei TIPI 950, 952, 953, 954

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.10 Collettore di scarico — Serie 950 · Serie 952 · Serie 953 · Serie 954

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.41 Collettore/tubo/silenziatore/flessibile dei gas di scarico — Serie 950 · Serie 952 · Serie 953 · Serie 954

Valido anche per motori/cambi: 541 9**

AR14.10-W-4200A

Smontaggio, montaggio del collettore di scarico

14.2.01

MOTORE 541.9 nei TIPI 950, 952, 953, 954

Smontaggio, montaggio del collettore di scarico

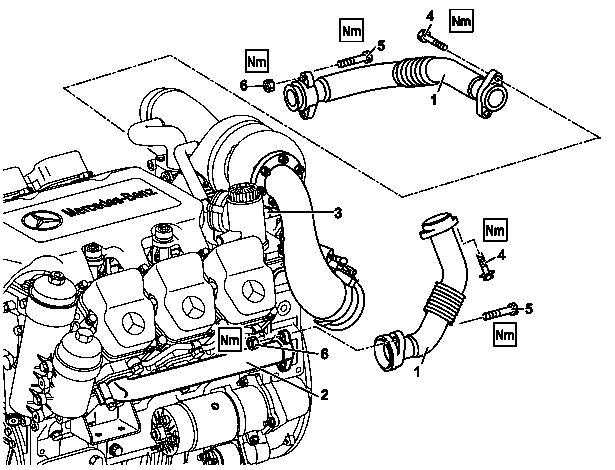

W14.10-1007-06

1 Tubo collettore di scarico

2 Collettore di scarico

3 Tubo collettore di scarico

4 Vite

5 Vite

6 Dado

Smontare, montare

sostituire tutti i dadi e le viti autobloccanti

Pericolo!

Pericolo di lesioni da incastro e da schiacciamento durante il ribaltamento della cabina di guida

Durante il ribaltamento non devono sostare persone nella zona di ribaltamento della cabina. Ribaltare sempre la cabina fino alla posizione finale e bloccarla con il sostegno di sicurezza.

AS60.80-Z-0001-01A

1

Ribaltare la cabina di guida

Avvertenze per il ribaltamento della cabina

Tipi 950, 952, 953, 954

AH60.80-N-0003-01A

2

Smontare il pannello insonorizzante

3

Smontare il collettore (1)

Montaggio: pulire accuratamente i punti di allacciamento dei tubi.

La freccia stampigliata sul collettore deve essere rivolta verso il tubo di raccolta dei gas di scarico.

Montare il collettore in modo che sia esente da sollecitazioni.

Tubo di raccolta gas di scarico

*BA14.10-N-1003-01C

Collettore

*BA14.10-N-1005-01C

4

Montaggio in successione inversa

Collettore di scarico

Numero

Denominazione

Motore 541.9

BA14.10-N-1003-01C

Dado tubo di scarico su tubo collettore

Nm

50

BA14.10-N-1005-01C

Dado tubo di scarico su collettore di scarico

Nm

50
