Smontare, montare il collettore di scarico lato destro

AR14.10-P-4005E

Smontare, montare il collettore di scarico lato destro

16.10.09

 

Smontaggio, montaggio

1

Smontare, montare il rivestimento vano motore in basso

2

Smontare, montare completamente l'impianto di scarico

AR49.10-P-7000E

3

Svitare le viti autobloccanti (11)

 Sostituire

*BA14.10-P-1003-01B



Viti collettore di scarico modificate

Motore 119.97

BT14.10-P-0002-01A

4

Svitare dal basso il supporto motore anteriore, lato destro

Vedi istruzioni di riparazione per motore 119.960/970/971/972/974/975 Parte meccanica II n di lavoro 22-2110

5

Sollevare il motore sulla coppa olio con il sollevatore telescopico (sollevatore da fossa o carrello elevatore)

6

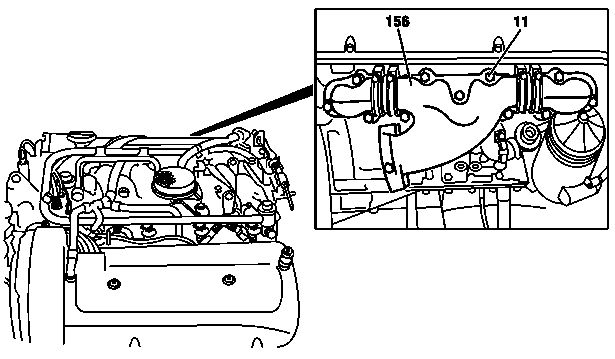

Estrarre il collettore di scarico (156) verso l'alto

Eventualmente dopo il controllo: 

Sostituire i dadi dei rivetti nel collettore di scarico

AR49.10-P-5531-01DA



Materiale per collettore di scarico modificato

Motore 119.97

BT14.10-P-0003-01A



Collettore gas di scarico modificato

Tipo 140 RL con motore 119.97

BT14.10-P-0001-01B

7

Sostituire le guarnizioni

 Pulire la superficie di tenuta. Infilare nelle spine di fissaggio una nuova guarnizione con il lato in lamiera sulla testata cilindri. Se la guarnizione non viene trattenuta dalle spine di fissaggio, applicare una pasta sigillante a punti

*BR00.45-Z-1010-01A

8

Montaggio in successione inversa

Numero

Denominazione

Motore
119

BA14.10-P-1003-01B

Vite sul collettore gas di scarico

Nm

30

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1010-01A

Sigillante Hylomar sigillante universale 80 ml

A 001 989 25 20
