Smontare, montare il collettore dei gas di scarico lato sinistro anteriore · ar1410p3960f · Mercedes-Benz WIS

AR14.10-P-3960F

Smontare, montare il collettore dei gas di scarico lato sinistro anteriore

16.10.09

MOTORE 120.98

P14.10-0205-06

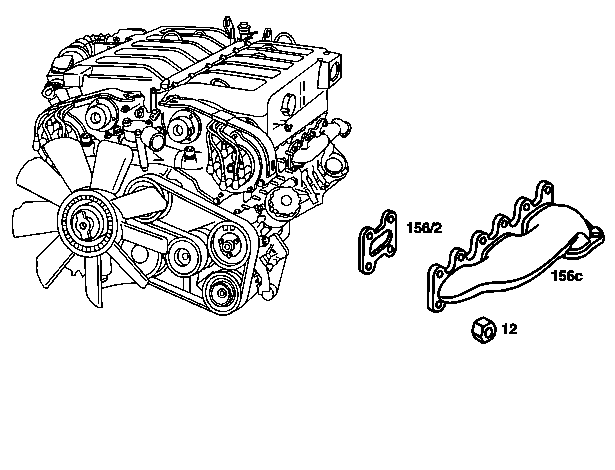

Raffigurato su motore 120.980/981

12 Dado autobloccante

156c Collettore dei gas di scarico lato sinistro anteriore

156/2 Guarnizione

Pos. fig., ecc.	Avvertenze di lavoro
	Smontare, montare completamente l'impianto di scarico		AR49.10-P-7000F
	Tubo insufflazione aria su testata cilindri e su blocco motore	Svitare e spingere verso l'esterno
12	Dadi autobloccanti	 Sostituire
			*BA14.10-P-1001-01B
156c	Collettore di scarico	 Estrarre verso l'alto, inserire. event. dopo il controllo 
		Sostituire i dadi dei rivetti nel collettore di scarico	AR49.10-P-5531-01DA
156/2	Guarnizioni	 Per agevolare il montaggio applicare pasta sigillante a punti. Le superfici compatte a lamiera sono rivolte verso la testata cilindri	*BR00.45-Z-1010-01A

 Collettore di scarico

Numero	Denominazione		Motore 120


BA14.10-P-1001-01B	Dado nel collettore gas di scarico	Nm	30

Materiali per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1010-01A	Sigillante Hylomar sigillante universale 80 ml	A 001 989 25 20
