Smontare, montare il collettore di scarico lato sinistro

AR14.10-P-3930EA

Smontare, montare il collettore di scarico lato sinistro

16.10.09

 

Smontaggio, montaggio

1

Smontare, montare il rivestimento vano motore in basso

2

Smontare, montare completamente l'impianto di scarico

AR49.10-P-7000EA

3

Smontare il convogliatore aria

4

Smontare, montare completamente il supporto motore anteriore, lato sinistro

Vedi istruzioni di riparazione per motore 119.960/970/971/972/974/975 Parte meccanica II n di lavoro 22-2110

5

Smontare il serbatoio acqua lavacristalli

6

Svitare le viti autobloccanti (11)

 Sostituire

*BA14.10-P-1003-01B

7

Sollevare il motore sulla coppa olio con il sollevatore telescopico (sollevatore da fossa o carrello elevatore)

8

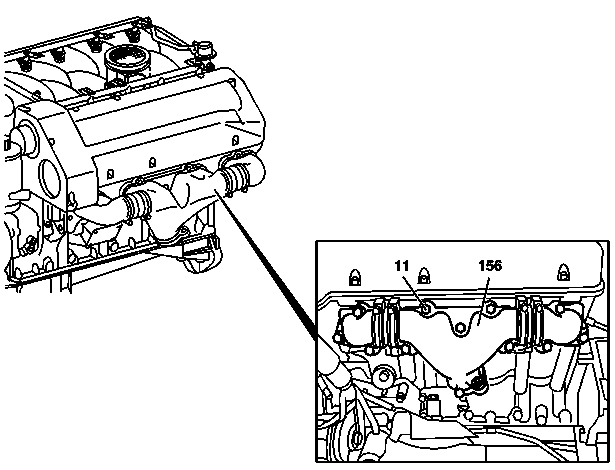

Estrarre il collettore di scarico (156) verso il basso

Eventualmente dopo il controllo: 

Sostituire i dadi dei rivetti nel collettore di scarico

AR49.10-P-5531-01DA

9

Sostituire le guarnizioni

 Pulire la superficie di tenuta. Infilare nelle spine di fissaggio una nuova guarnizione con il lato in lamiera sulla testata cilindri. Se la guarnizione non viene trattenuta dalle spine di fissaggio, applicare una pasta sigillante a punti

*BR00.45-Z-1010-01A

10

Montaggio in successione inversa

Numero

Denominazione

Motore
119

BA14.10-P-1003-01B

Vite sul collettore gas di scarico

Nm

30

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1010-01A

Sigillante Hylomar sigillante universale 80 ml

A 001 989 25 20
