Smontare, montare il collettore di scarico lato sinistro

AR14.10-P-3930E

Smontare, montare il collettore di scarico lato sinistro

16.10.09

 

Smontaggio, montaggio

1

Smontare, montare il rivestimento vano motore in basso

2

Smontare il tubo trasversale tra collettore ed impianto di scarico



*BA14.10-P-1002-01B



*BA49.10-P-1003-01A

3

Smontare il convogliatore aria

4

Svitare dal basso il supporto motore anteriore, lato sinistro

Vedi istruzioni di riparazione per motore 119.960/970/971/972/974/975 Parte meccanica II n di lavoro 22-2110

5

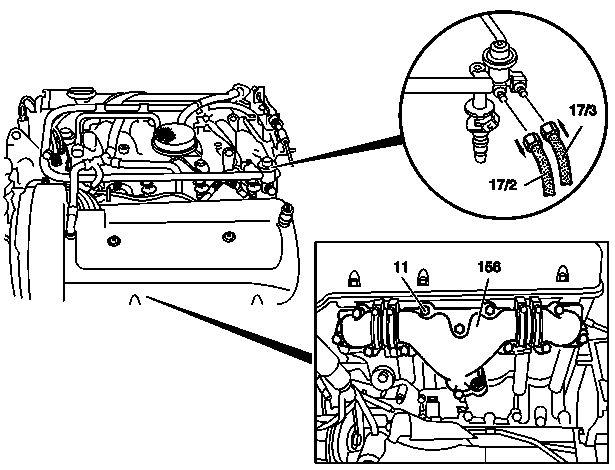

Svitare le viti autobloccanti (11)

 Sostituire

*BA14.10-P-1003-01B



Viti collettore di scarico modificate

Motore 119.97

BT14.10-P-0002-01A



Pericolo di esplosione

Motore 119.97

Osservare le prescrizioni antinfortunistiche!

6

Ridurre la pressione del carburante attraverso la valvola di manutenzione sul distributore del carburante

Motore 119.97

 Vedi Manuale Diagnosi Motore, volume 2 registro 3.1



*103589002100



*119589046300

7

Svitare la tubazione di mandata (17/3) e la tubazione di ritorno (17/2) del carburante

Motore 119.97

 Raccoglitore carburante

8

Sollevare il motore sulla coppa olio con il sollevatore telescopico (sollevatore da fossa o carrello elevatore)

9

Estrarre il collettore di scarico (156) verso l'alto

Eventualmente dopo il controllo: 

Sostituire i dadi dei rivetti nel collettore di scarico

AR49.10-P-5531-01DA



Materiale per collettore di scarico modificato

Motore 119.97

BT14.10-P-0003-01A



Collettore gas di scarico modificato

Tipo 140 RL con motore 119.97

BT14.10-P-0001-01B

10

Sostituire le guarnizioni

 Pulire la superficie di tenuta. Infilare nelle spine di fissaggio una nuova guarnizione con il lato in lamiera sulla testata cilindri. Se la guarnizione non viene trattenuta dalle spine di fissaggio, applicare una pasta sigillante a punti

*BR00.45-Z-1010-01A

11

Montaggio in successione inversa

Numero

Denominazione

Motore
119

BA14.10-P-1002-01B

Collegamento a flangia collettore o tubi di scarico anteriori

Nm

20

BA14.10-P-1003-01B

Vite sul collettore gas di scarico

Nm

30

Numero

Denominazione

Motore
119

BA49.10-P-1003-01A

Vite del collegamento flangiato sul tubo trasversale/impianto di scarico

Nm

25

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1010-01A

Sigillante Hylomar sigillante universale 80 ml

A 001 989 25 20
