Collettore di scarico - smontaggio e montaggio

AR14.10-P-3915VM

Collettore di scarico - smontaggio e montaggio

15.2.12

 

Smontaggio, montaggio

Pericolo!

Pericolo di esplosione in caso di fuoriuscita di gas ossidrico. Pericolo di lesioni agli occhi, alla pelle e alle mucose dovuto all'acido contenuto nell'elettrolita della batteria (acido solforico diluito) o agli spruzzi di metallo in caso di cortocircuito. Pericolo di ustioni dovute a cortocircuito. Pericolo di intossicazione in caso di ingestione dell'elettrolita della batteria (contiene acido solforico diluito) o assunzione di piombo attraverso la pelle o gli orifizi del corpo

Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere.

Indossare guanti e indumenti protettivi resistenti all'acido e occhiali con protezione laterale.

Non appoggiare oggetti conduttori sulla batteria ed evitare cortocircuiti del polo positivo della batteria verso massa.

Versare l'elettrolita liquido della batteria (acido solforico diluito) solo in recipienti adeguati e opportunamente contrassegnati.

AS54.10-Z-0001-01A

1.1

Scollegare il cavo di massa della batteria

Solo in fase di smontaggio del collettore di scarico destro.

Tipo 211.0

AR54.10-P-0003T

Tipo 211.2

AR54.10-P-0003TA



Avvertenze sulla batteria

Tutti i tipi

AH54.10-P-0001-01A

2

Smontare il rivestimento vano motore

AR61.20-P-1105T

3

Smontare la lamiera termoisolante dalla scatola dello sterzo lato sinistro

4

Smontare il gruppo impianto gas di scarico

AR49.10-P-7000TB

5

Smontare la lamiera di schermatura dell'impianto di scarico dell'albero di trasmissione in corrispondenza del differenziale anteriore

 Vite con spallamento staffa di sostegno lato destro

*BA33.30-P-1007-03D

6

Smontare i condotti dell'aria di aspirazione del motore a monte del filtro aria

Tipo 211.083 /283

7

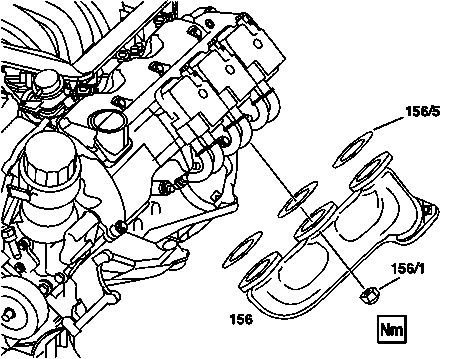

Staccare il collettore di scarico (156)

 Rimuovere dal basso entrambi i collettori di scarico.

 Montaggio: sostituire i dadi (156/1) e sostituire le guarnizioni (156/5).

 Dado su collettore di scarico

*BA14.10-P-1001-01B

 Qualora le viti sul collegamento flangiato impianto di scarico anteriore/collettore di scarico risultassero dure o in caso di filettatura danneggiata: 

Sostituire i dadi rivetto nel collettore di scarico.

AR49.10-P-5531-01DA

 Vite di ribaditura

*103589013900

 Collegamento a flangia collettore o tubi di scarico anteriori

*BA14.10-P-1002-01B

8

Montaggio in successione inversa

9

Eseguire la programmazione di base

 Solo con cavo di massa batteria scollegato.

AR00.19-P-0200T

Leggere la memoria guasti con lo STAR DIAGNOSIS, se necessario cancellarla

 Solo con cavo di massa batteria scollegato.

Sistema di diagnosi STAR DIAGNOSIS

*WH58.30-Z-1048-13A

Numero

Denominazione

Motore
112 eccetto 112.951/
976

Motore 113.940/941/
942/943/944/
945/946/948/
960/961/962/
963/964/965/
966/967/968/
969/971/980/
981/982/984/
986/992/993/
995

BA14.10-P-1001-01B

Dado nel collettore gas di scarico

Nm

16

16

BA14.10-P-1002-01B

Collegamento a flangia collettore o tubi di scarico anteriori

Nm

20

20

Numero

Denominazione

Tipo
211.08/09/
28/29

BA33.30-P-1007-03D

Vite con spallamento staffa di supporto destra

Nm

22

Numero

Denominazione

WH58.30-Z-1048-13A

Sistema di diagnosi STAR DIAGNOSIS Compact per autovetture

6511 1801 00
