AR14.10-P-3915PR

Collettore di scarico - smontaggio e montaggio

21.3.00

MOTORE 111.951 nel TIPO 203.035 /235 /735

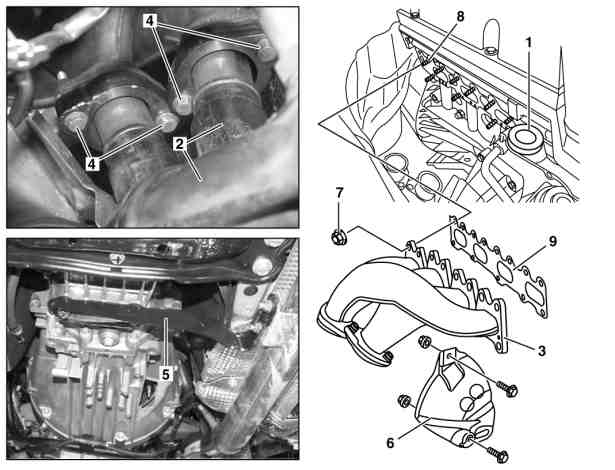

P14.10-2017-06

1 Boccola di gomma

2 Impianto di scarico anteriore

3 Collettore di scarico

4 Viti

5 Supporto

6 Lamiera di isolamento termico

7 Dadi

8 Perno filettato

9 Guarnizione

 	Smontare, montare
1	Smontare la scatola filtro aria		AR09.10-P-1150PR
2	Smontare il rivestimento inferiore del vano motore		AR61.20-P-1105P
3	Svitare impianto di scarico anteriore (2) su collettore di scarico (3)	Montaggio: Sostituire le viti (4). Controllare i dadi rivetto nel collettore di scarico, event. sostituire.
		Sostituire i dadi dei rivetti nel collettore gas di scarico.	AR49.10-P-5531-01DA
			*BA14.10-P-1002-01B
4	Allentare il supporto (5) dell'impianto di scarico anteriore (2)		*BA49.10-P-1003-01F
			*BA49.10-P-1004-01F
5	Staccare il riparo calore (6) della valvola combinata
6	Svitare il collettore di scarico	Montaggio: Sostituire i dadi (7) e prigionieri (8).
			*BA14.10-P-1004-01B
7	Staccare il collettore di scarico (3)	Montaggio: sostituire la guarnizione (9).
8	Montaggio in successione inversa

 Collettore di scarico

Numero	Denominazione		Motore 111.951/ 955


BA14.10-P-1002-01B	Collegamento a flangia collettore o tubi di scarico anteriori	Nm	20
BA14.10-P-1004-01B	Dado a colletto collettore di scarico su testata	Nm	35

 Impianto gas di scarico

Numero	Denominazione		Motore 111 nel tipo 203


BA49.10-P-1003-01F	Vite supporto del tubo di scarico sul cambio	Nm	20
BA49.10-P-1004-01F	Dado autobloccante sul tubo di scarico anteriore	Nm	20
