Collettore di scarico - smontaggio e montaggio · ar1410p3915ff · Mercedes-Benz WIS

AR14.10-P-3915FF

Collettore di scarico - smontaggio e montaggio

6.10.03

MOTORE 135.9 nel TIPO 454.0## 1# con CODICE (LHD) Veicolo con guida a sinistra

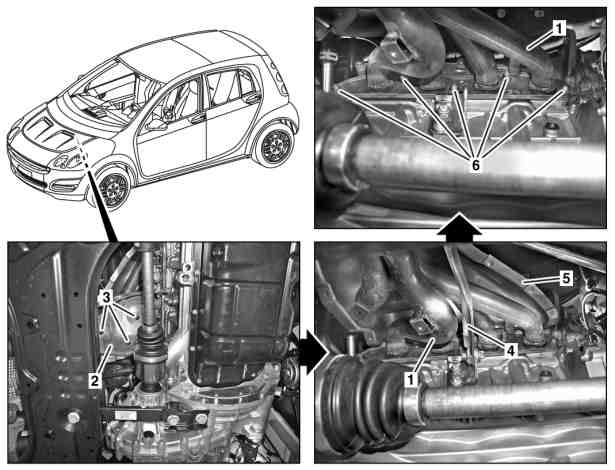

P14.10-2043-06

1 Collettore di scarico

2 Lamiera termoisolante

3 Viti

4 Supporto del collettore di scarico

5 Lamiera termoisolante

6 Dadi

 	Smontaggio, montaggio
1	Svitare la vite superiore della lamiera termoisolante (5)	 La lamiera termoisolante (5) è fissata in alto con due viti.
2	Smontare il catalizzatore		AR49.10-P-5500FF
3	Svitare le viti (3) e rimuovere la lamiera (2)
4	Smontare il supporto del collettore di scarico (4)		*BA14.10-P-1003-01H
			*BA14.10-P-1004-01H
5	Svitare la vite inferiore della lamiera termoisolante (5)	 la lamiera termoisolante (5) è fissata in basso con una vite.
6	Abbassare la vettura
7	Estrarre la lamiera (5)
8	Sollevare la vettura
9	Svitare i dadi (6) del collettore di scarico (1)	Sostituire i dadi (6).
		 Montaggio: serrare i dadi (6) dall'interno verso l'esterno al collettore di scarico (1).
			*BA14.10-P-1001-01H
10	Rimuovere il collettore di scarico (1) con guarnizione	 Montaggio: pulire le superfici di tenuta e sostituire la guarnizione.
11	Montaggio in successione inversa
 Pericolo!	Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto	Proteggere la vettura contro l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare componenti caldi o in movimento.	AS00.00-Z-0005-01A
12	Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico nella zona del collettore di scarico (1)

 Collettore di scarico

Numero	Denominazione		Motore 135.930	Motore 135.950


BA14.10-P-1001-01H	Dado collettore di scarico su testata	Nm	35	35
BA14.10-P-1003-01H	Vite Torx sostegno collettore di scarico sul supporto collettore di scarico	Nm	40	40
BA14.10-P-1004-01H	Vite Torx sostegno collettore di scarico sul collettore di scarico	Nm	40	40

ar4910p5500ff Smontaggio e montaggio del catalizzatore
as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
