Collettore di scarico - smontaggio e montaggio

Tipo ar · tema 14.10 · versione 0100 · 2005-03-10

Valido per: MOTORE 122.950 nel TIPO 454.0

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.10 Collettore di scarico — Serie 454 (modelli 0**)

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.41 Collettore/tubo/silenziatore/flessibile dei gas di scarico — Serie 454 (modelli 0**)

Valido anche per motori/cambi: 122 950

AR14.10-P-3915FB

Collettore di scarico - smontaggio e montaggio

1.12.04

MOTORE 122.950 nel TIPO 454.0

Collettore di scarico - smontaggio e montaggio

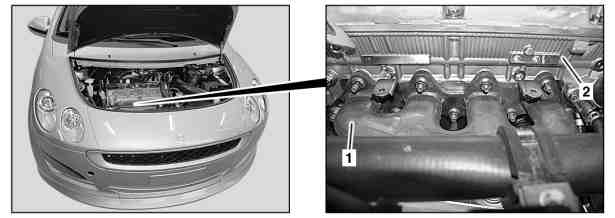

P14.10-2073-04

1 Collettore di scarico

2 Testata

Smontaggio, montaggio

1

Smontare il turbocompressore a gas di scarico

AR09.40-P-6020FB

2

Abbassare la vettura

3

Svitare i dadi (1) sul collettore di scarico

Sostituire i dadi autobloccanti.

Il collettore di scarico (1) è fissato con nove dadi alla testata (2).

*BA14.10-P-1001-01M

4

Estrarre il collettore di scarico (1)

Montaggio: pulire le superfici di tenuta e sostituire la guarnizione.

5

Montaggio in successione inversa

Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere la vettura contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare componenti caldi o in movimento.

AS00.00-Z-0005-01A

6

Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico nella zona del collettore di scarico (1)

Collettore di scarico

Numero

Denominazione

Motore 122.950

BA14.10-P-1001-01M

Dado collettore di scarico su testata

M8

Nm

29

M10

Nm

49
