AR14.10-D-3915NG

Smontare, montare il collettore di scarico

3.9.08

MOTORE 271.951 nel TIPO 906

Smontare, montare il collettore di scarico

D14.10-1011-09

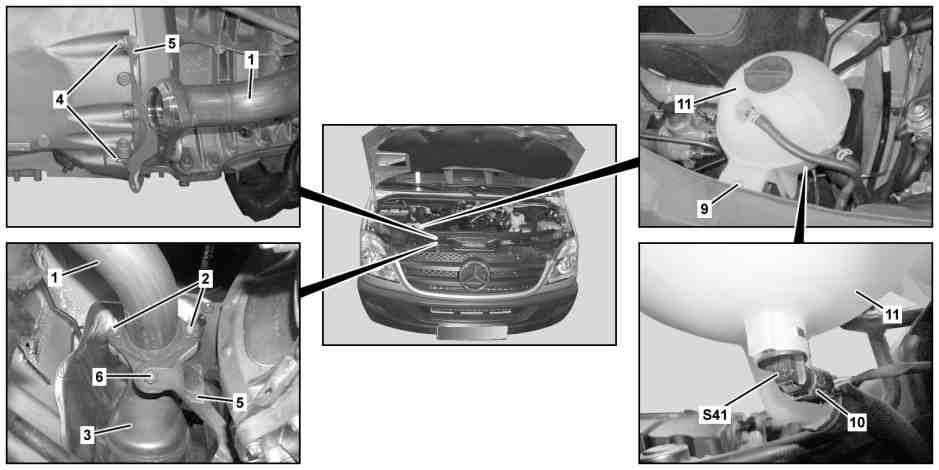

1 Collettore dei gas di scarico

2 Viti

3 Catalizzatore

4 Viti

11 Vaso di espansione

S41 Interruttore controllo del livello del liquido di raffreddamento

5 Supporto

6 Vite

9 Vite

10 Connettore a spina elettrico

D14.10-1012-06

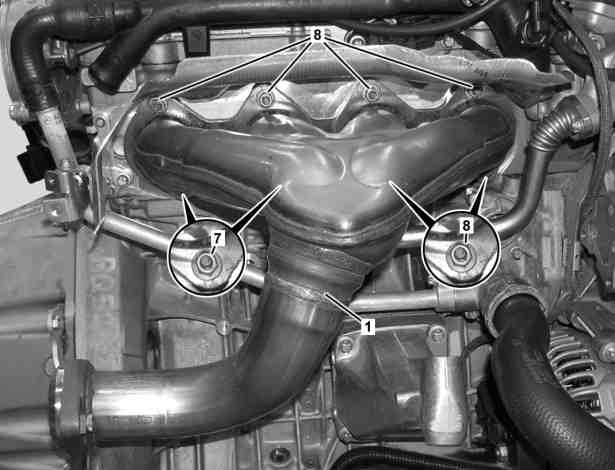

1 Collettore dei gas di scarico

7 Dado

8 Dadi

 	Smontare, montare
 Pericolo!	Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti	Indossare guanti, indumenti ed eventualmente occhiali protettivi.	AS00.00-Z-0002-01A
1	Sollevare il veicolo, montarlo sui cavalletti		AR00.60-D-1000H
2	Svitare le viti (2) del catalizzatore (3)		*BA49.10-N-1001-01L
3	Allentare le viti (4) del supporto (5)	 Cambio 711	*BA26.10-N-1001-01A
		 Cambio 722	*BA27.10-N-1003-04B
4	Svitare la vite (6)		*BA14.10-N-1003-01Q
5	Svitare i dadi (7) del collettore dei gas di scarico (1)	 Montaggio: Sostituire i dadi (7).
			*BA14.10-N-1001-01Q
6	Abbassare il veicolo
7	Svitare la vite (9), staccare il connettore a spina elettrico (10) dall'interruttore controllo del livello del liquido di raffreddamento (S41) e spostare lateralmente il serbatoio di compensazione (11) con i flessibili collegati
8	Svitare i dadi (8) del collettore dei gas di scarico (1)	 Montaggio: Sostituire i dadi (8).
			*BA14.10-N-1001-01Q
9	Rimuovere il collettore dei gas di scarico (1) dalla testata	 Montaggio: sostituire la guarnizione del collettore di scarico. Rispettare la posizione di montaggio della guarnizione del collettore di scarico.
	Controllare
10	Controllare se le viti prigioniere della testata sono danneggiate, event. sostituirle
11	Controllare se il collettore dei gas di scarico (1) è danneggiato e presenta incrinature, event. sostituirlo
	Pulire
12	Pulire le superfici di tenuta della testata
13	Pulire le superfici di tenuta del collettore di scarico (1)
14	Montaggio in successione inversa
 Pericolo!	Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto	Proteggere il veicolo contro l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare componenti caldi o in rotazione.	AS00.00-Z-0005-01A
15	Eseguire una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico in corrispondenza del collettore dei gas di scarico (1)

 Collettore di scarico

Numero	Denominazione		Motore 271 nel tipo 906


BA14.10-N-1001-01Q	Dado collettore di scarico su testata	Nm	21
BA14.10-N-1003-01Q	Vite collettore di scarico su supporto collettore di scarico	Nm	23

 Cambio meccanico completo

Numero	Denominazione		Cambio 711.651


BA26.10-N-1001-01A	Vite del cambio meccanico sul motore	Nm	38

 Cambio automatico completo

Numero	Denominazione		Cambi 722.683/684/ 685


BA27.10-N-1003-04B	Vite della scatola del cambio sul motore	Nm	38

 Impianto di scarico

Numero	Denominazione		Motore 271.951 nel tipo 906


BA49.10-N-1001-01L	Vite catalizzatore sul collettore di scarico	Nm	20
