AR14.10-D-3915C

Smontare, montare il collettore di scarico

3.8.11

MOTORE 111.979 nel TIPO 901, 902, 903, 904

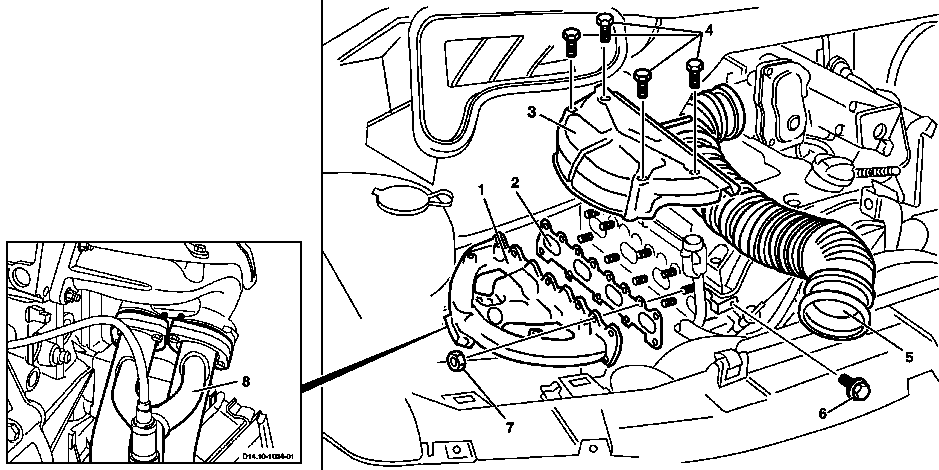

D14.10-1000-09

1 Collettore di scarico

2 Guarnizione

3 Deflettore termico

4 Viti

5 Flessibile d'aspirazione dell'aria

6 Vite

7 Dado con spallamento

8 Impianto di scarico, anteriore

 	Smontaggio, montaggio
1	Smontare il flessibile d'aspirazione dell'aria (5)		AR09.10-D-8030C
2	Smontare il deflettore termico (3) dal collettore di scarico (1)
3	Rimuovere il tubo astina di controllo livello olio del cambio automatico dalla testata	 Versioni con cambio automatico.	AR27.00-D-0102-01C
4	Smontare l'impianto di scarico (8) dal collettore di scarico (1)		AR49.10-D-7140-03C
			*BA49.10-N-1001-01A
5	Allentare uniformemente i dadi con spallamento (7), quindi svitarli	  Montaggio: Sostituire i dadi con spallamento (7), serrare alternatamente verso sinistra/destra partendo dal centro del collettore.	*BA14.10-N-1001-01A
6	Rimuovere il collettore di scarico (1) con la guarnizione (2)	 Montaggio: Sostituire la guarnizione (2), pulire le superfici di tenuta.
7	Controllare la presenza di danneggiamenti sui tiranti a vite, event. sostituirli.		*BA14.10-N-1002-01A
8	Montaggio in successione inversa

 Collettore di scarico

Numero	Denominazione			Motore 111.979


BA14.10-N-1001-01A	Collettore di scarico su testata	-	Nm	21
		Tempo di montaggio	min	>5
		Serraggio	Nm	23
BA14.10-N-1002-01A	Prigioniero nella testata		Nm	9

 Impianto di scarico

Numero	Denominazione		Motore 111.979/ 984


BA49.10-N-1001-01A	Collegamento flangiato impianto di scarico lato anteriore - collettore di scarico	Nm	23
