AR14.00-P-5303FB

Smontare, montare la sonda lambda

9.3.10

MOTORI 122.9 nel TIPO 454.0
sonda O2 a valle del KAT

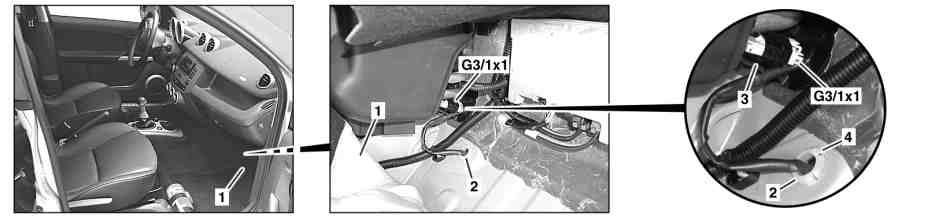

P14.00-2103-07

1 Rivestimento pianale anteriore

2 Guarnizione

G3/1x1 Connettore a spina sonda O2 a valle del KAT

3 Clip di fissaggio

4 Gancio di bloccaggio

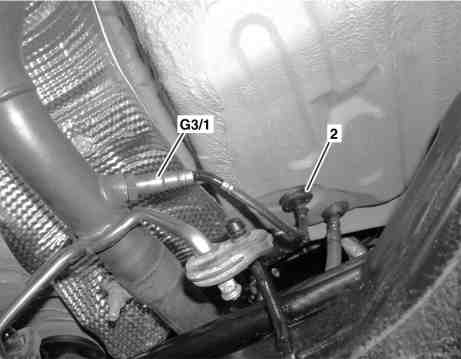

P14.00-2102-11

2 Guarnizione

G3/1 Sonda O2 a valle del KAT

 	Smontare, montare
1	Smontare il rivestimento destro nel vano piedi		AR68.30-P-4010FF
2	Risvoltare verso l'alto il tappetino anteriore (1) sotto la plancia portastrumenti, lato destro, fino a poter accedere al connettore a spina della sonda O2 a valle del KAT (G3/1x1)
3	Disimpegnare il fermaglio di ritegno (3) del connettore a spina sonda O2 a valle del KAT (G3/1x1)
4	Scollegare il connettore a spina della sonda O2 a valle del KAT (G3/1x1)	 Montaggio: Assicurarsi che il connettore a spina della sonda O2 a valle del catalizzatore (G3/1x1) sia correttamente collegato.
5	Sbloccare il gancio di arresto (4) della guarnizione (2) e far passare il cavo elettrico della sonda O2 a valle del catalizzatore (G3/1) attraverso il foro del pianale
6	Svitare e rimuovere la sonda O2 a valle del catalizzatore (G3/1)	 Montaggio: Applicare della pasta lubrificante a caldo sulla filettatura della sonda O2 a valle del catalizzatore (G3/1).
			*BA14.00-P-1002-01D
			*450589040900
		Pasta	*BR00.45-Z-1005-06A
7	Montaggio in successione inversa
8	Leggere gli eventuali guasti memorizzati, event. cancellare
	Collegare STAR DIAGNOSIS, leggere la memoria guasti		AD00.00-P-2000-04FF
		Sistema di diagnosi STAR-DIAGNOSIS
Pericolo!	Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto	Proteggere la vettura contro l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare componenti caldi o in movimento.	AS00.00-Z-0005-01A
9	Effettuare una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico nella zona della sonda O2 a valle del catalizzatore (G3/1)

 Sonda O2

Numero	Denominazione		Motore 122.950


BA14.00-P-1002-01D	Sonda O2 al silenziatore centrale	Nm	50

Bussola per chiavi a tubo

450 589 04 09 00

Materiale per la riparazione

Numero	Denominazione	N. di ordinazione
BR00.45-Z-1005-06A	Pasta lubrificazione a caldo 1 kg, DBL 6879.20	A 000 989 76 51
