AR09.20-P-1320A

Montare la scatola di miscelamento

26.6.97

MOTORE 611.960 nel TIPO 202.133 /134 /193 /194

MOTORE 611.961 fino al 30.6.99 nel TIPO 210.006 /007 /206 /606

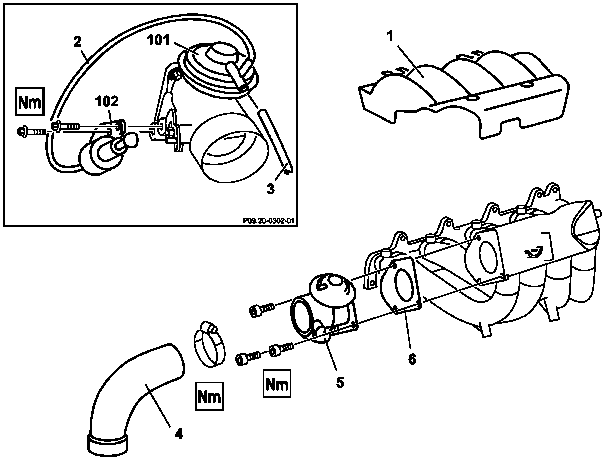

P09.20-0301-06

1 Copertura distributore aria di sovralimentazione

2 Flessibile di depressione

3 Flessibile di depressione

4 Flessibile aria di sovralimentazione

5 Corpo miscelatore

6 Guarnizione

101 Valvola di ricircolo gas di scarico

102 Farfalla di regolazione pressione

 	Smontare, montare
1	Smontare la copertura del distributore dell'aria di sovralimentazione (1)		AR01.20-P-5014-02A
			*BA01.20-P-1003-01A
2	Scollegare il tubo flessibile di depressione (3)	Sulla valvola di ricircolo dei gas di scarico (101)
3	Scollegare il tubo flessibile aria di sovralimentazione (4) dalla scatola di miscelazione (5)	 Pulire accuratamente i punti di giunzione delle fascette stringitubo onde evitare il distacco dei tubi flessibili aria di sovralimentazione durante l'esercizio.
		 Controllare l'integrità ed eventualmente sostituire le fascette ed i tubi flessibili
			*BA09.41-P-1002-01A
			*WH58.30-Z-1001-06A
			*WH58.30-Z-1002-06A
4	Smontare la scatola di miscelazione (5)	 Montaggio: pulire la superficie di tenuta e sostituire la guarnizione (6)
			*BA09.20-P-1002-01A
5.1	Staccare il flessibile di depressione (2)	 Solo in caso di sostituzione della scatola di miscelazione.
5.2	Smontare la farfalla di regolazione della pressione (102)	 Solo in caso di sostituzione della scatola di miscelazione.
			*BA09.20-P-1003-01A
6	Montaggio in successione inversa

 Disaerazione motore, Copritestata

Numero	Denominazione		Motore 611.960/ 961/962


BA01.20-P-1003-01A	Vite della copertura del distributore dell'aria di sovralimentazione sul distributore dell'aria di sovralimentazione	Nm	10

 Condotto di aspirazione

Numero	Denominazione		Motore 611.960/ 961


BA09.20-P-1002-01A	Vite scatola di miscelazione su distributore aria di sovralimentazione	Nm	14
BA09.20-P-1003-01A	Vite capsula a depressione farfalla di regolazione pressione su scatola di miscelazione	Nm	14

 Tubo aria di alimentazione/raffreddamento aria di alimentazione

Numero	Denominazione		Motore 611.960/961/962 612.961/962/963/967 613.960/961


BA09.41-P-1002-01A	Fascette stringitubo condotti/tubi flessibili aria di sovralimentazione	Nm	3

Attrezzi reperibili nel commercio

Numero	Denominazione
WH58.30-Z-1001-06A	Chiave a tubo esagonale 6 mm sull'albero pieghevole per fascette per tubi flessibili con trasmissione a vite senza fine
WH58.30-Z-1002-06A	Inserto chiave esagonale 7 mm su alberino flessibile per fascetta stringitubo con vite senza fine
