D09.20-1047-08
1 | Flessibile | 5 | Capsula a membrana | 9 | Supporto | ||
2 | Supporto | 6 | Viti | 10 | Viti | ||
3 | Connettore a spina elettrico | 7 | Asta di spinta | 11 | Connettore a spina elettrico | ||
4 | Flessibile | 8 | Leva di rinvio |

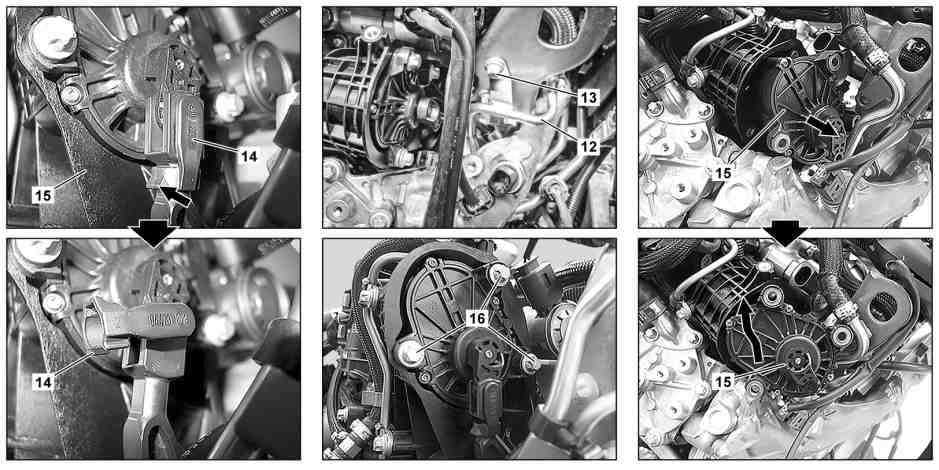

D09.20-1048-09
12 | Tubazione di alimentazione | 14 | Staffa di bloccaggio | 16 | Viti | ||
13 | Vite | 15 | Servomotore esclusione del condotto di immissione |
| Smontare, montare | ||
1 | Smontare la copertura del motore. |
| |
Tipo 910 con motore 651 | |||
2 | Togliere il flessibile (1) dal supporto (2). | ||
3 | Scollegare il connettore a spina elettrico (3). | ||
4 | Togliere il flessibile (4) dalla capsula a membrana (5). | ||
5 | Svitare le viti (6). | Vite supporto capsula a depressione farfalla di bypass sulla farfalla di bypass | |
6 | Smontare la capsula a membrana (5). | A questo proposito, smontare l'asta di spinta (7) dalla leva di rinvio (8). | |
7 | Smontare il supporto (9). | A tal fine svitare le viti (10). | |
8 | Staccare il connettore a spina elettrico (11). | ||
9 | Staccare il condotto del carburante (12). | A tal fine svitare la vite (13). | |
M6 | |||
10 | Tirando verso l'alto, sbloccare la staffa di bloccaggio (14) e smontarla. | ||
11 | Svitare le viti (16). | Tipo 907 con motore 651Vite servomotore esclusione del condotto di immissione sul ripartitore dell'aria di sovralimentazione | |
Tipo 910 con motore 651Vite servomotore esclusione del condotto di immissione sul ripartitore dell'aria di sovralimentazione | |||
12 | Smontare il servomotore esclusione dei condotti di immissione (15). | Per questo estrarre il servomotore esclusione dei condotti di immissione (15), ribaltarlo, girarlo un poco ed estrarlo verso l'alto. | |
Sistema di informazione per l'officina Media Servizio Assistenza | |||
13 | Montaggio in successione inversa |
