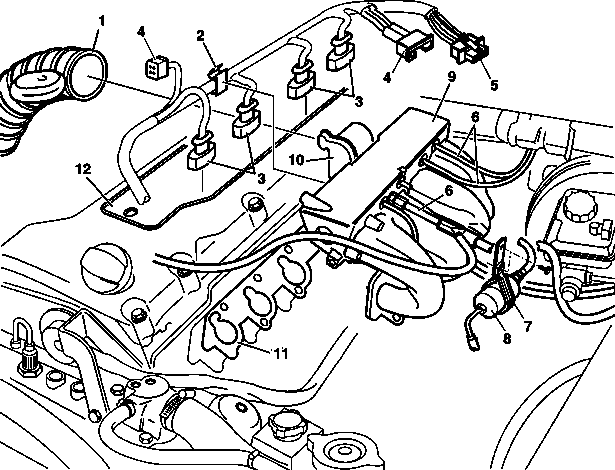

1 | Flessibile d'aspirazione dell'aria |
2 | Clip |
3 | Connettore maschio valvola di iniezione del gas |
4 | Connettore maschio trasduttore della temperatura del gas |
5 | Connettore maschio sensore della pressione del gas |
6 | Tubazione depressione |
7 | Supporto |
8 | Filtro gas |
9 | Collettore di aspirazione |
10 | Attuatore regolazione del minimo |
11 | Guarnizione condotto di aspirazione |
12 | Copertura copritestata |
13 | Connettore maschio regolazione del regime di minimo |
D09.20-0025-06
| Smontare, montare | ||
1 | Scollegare il cavo di massa della batteria | ||
2 | Smontare il flessibile d'aspirazione dell'aria (1) | ||
3 | Smontare l'attuatore regolazione del regime di minimo (10) | ||
4 | Sganciare la clip (2) sul coperchio della testata cilindri ed estrarre i connettori maschio (3) dagli iniettori sul condotto di aspirazione | ||
5 | Staccare i connettori maschio (4, 5) del trasduttore della temperatura del gas e del sensore della pressione del gas | ||
Pericolo | Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC) | Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati. | |
6 | Scollegare il connettore del lato primario delle bobine di accensione e sfilare i cavi dalla scatola del coperchio testata | I cavi sono raggruppati insieme ad altri cavi in un unico fascio che corre verso il basso attraverso il condotto di aspirazione. | |
7 | Staccare le tubazioni di depressione (6) dal condotto di aspirazione | ||
Tubazione di depressione sul raccordo di depressione tubo di aspirazione | |||
8 | Staccare il tubo di aspirazione (9) dalla testata | ||
Tubo di aspirazione su testata | |||
9 | Montaggio in successione inversa |
