AR09.20-D-1310C | Smontare e montare il tubo d'aspirazione | 14.2.96 |
MOTORE 111.979 nel TIPO 901.0, 902.0, 903.0, 904.0

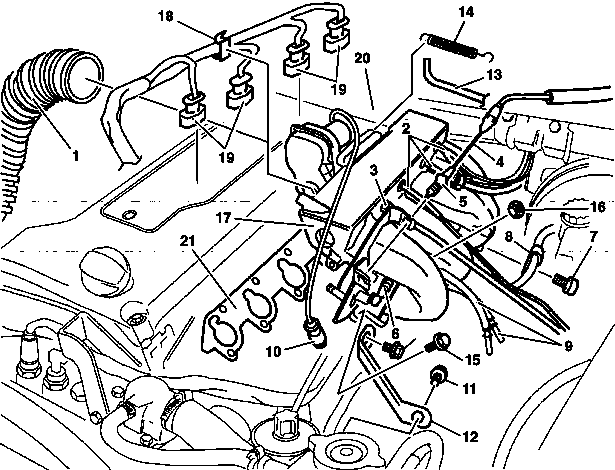

D09.20-1009-06
1 Tubo flessibile aspirazione aria
2 Tubazione a depressione
3 Tubazione a depressione
4 Tirante di regolazione
5 Fermaglio
6 Tirante per pressione di comando
7 Vite ad esagono cavo
8 Fascetta
9 Tubazione del carburante
10 Connettore
11 Vite combinata
12 Supporto
13 Tubo flessibile a depressione
14 Molla di richiamo
15 Vite
16 Dado
17 Condotto di aspirazione
18 Fermaglio
19 Connettore
20 Tubo flessibile a depressione
21 Guarnizione
| Smontare, montare | ||
1 | Smontare il tubo flessibile aspirazione aria (1) | ||
2 | Smontare le tubazioni a depressione (2 e 3) su condotto di aspirazione | ||
| |||
3 | Sganciare il tirante di regolazione (4) | ||
4 | Sganciare il tirante per pressione di comando (6) | ||
Pericolo! | Pericolo di esplosione in caso di incendio del carburante, pericolo di avvelenamento in caso di inalazione o ingestione di carburante, pericolo di lesioni in caso di contatto del carburante con la pelle e con gli occhi. | Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. In caso di manipolazione del carburante, indossare indumenti protettivi. | |
5 | Scollegare le tubazioni per carburante (9) | ||
6 | Smontare il condotto di aspirazione (7) su testata | ||
| |||
7 | Montaggio in successione inversa | ||
8 | Registrare la regolazione | ||
9 | Programmare la versione centraline di comando | A tal fine inserire l'accensione e non premere il pedale dell'acceleratore. |
Condotto di aspirazione, preriscaldamento tubo di aspirazione
Documenti citati
- ar0910d8030c Smontaggio e montaggio del manicotto di aspirazione dell'aria
- ar0920d131006c Smontaggio, montaggio tubazioni a depressione su manicotto di aspirazione
- ar0920d131007c Smontaggio, montaggio condotto di aspirazione su testata
- ar2760d050007c Sgancio e aggancio del tirante pressione di comando
- ar3010d1010a Registrare la regolazione
- ar3010d307002c Sganciare ed agganciare il tirante di regolazione
- ar4725d100001c Scollegamento e collegamento delle tubazioni del carburante sul motore
- as4700z000101a Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.
