Smontare, pulire, rimontare e registrare il portainiettore e l'iniettore · ar0703t6713a · Mercedes-Benz WIS

AR07.03-T-6713A

Smontare, pulire, rimontare e registrare il portainiettore e l'iniettore

14.12.98

MOTORI 447, 489

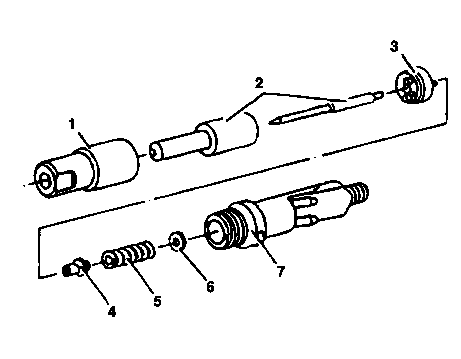

M07.10-0005-11

1 Dado
2 Corpo iniettore
3 Rondella intermedia con spina di fissaggio
4 Perno di spinta

5 Molla di compressione

6 Rondella di appoggio

7 Corpo ugello

	Smontare
1	Smontare l'iniettore unitamente al portainiettore		AR07.03-T-6840A
 	Scomporre, ricomporre
2	Smontare le pulire il portainiettore e l'iniettore		AR07.03-T-6713-01A
			*403589001300
			*403589003100
			*000589006800
3	Regolazione pressione d'eiezione iniettori		AR07.03-T-6713-02A
4	Assemblare il portainiettore e gli iniettori		AR07.03-T-6713-03A
			*BA07.03-N-1003-01A
			*403589003100
			*403589001300
			*000589642100

 Polverizzatori, valvole di iniezione, tubazioni

Numero	Denominazione		Motore 447	Motore 489


BA07.03-N-1003-01A	Dado di pressione portainiettore su iniettore	Nm	80	80

403 589 00 13 00

Alloggiamento

Bussola per chiavi a tubo

Chiave dinamometrica

Kit di pulitura

000 589 64 21 00

403 589 00 31 00

000 589 00 68 00
