Smontare, montare la tubazione di mandata su pompa di alta pressione/distributore carburante · ar0703s7000e · Mercedes-Benz WIS

AR07.03-S-7000E

Smontare, montare la tubazione di mandata su pompa di alta pressione/distributore carburante

18.04.2019

Tipo	447 con motore 651

Avvertenze di modifica

17.11.2014

Metodo sottoposto a revisione completa

Fasi di lavoro da 1 a 16

AR01.00-S-2411-01E

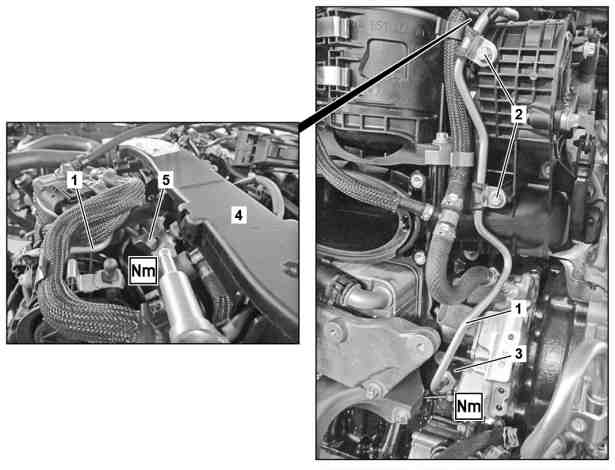

Smontare, montare la tubazione di mandata su pompa di alta
pressione/distributore carburante

1	Condotto ad alta pressione
2	Vite
3	Dado di raccordo
4	Canalina cavi
5	Dado di raccordo

S07.03-4533-06

 Pericolo	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
 Pericolo	Pericolo di esplosione in caso di incendio del carburante. Pericolo di lesioni alla pelle e agli occhi dovute agli spruzzi di carburante	Allontanare tutte le possibili fonti di accensione dalla zona di pericolo. Non effettuare lavori sul sistema sotto pressione.	AS07.16-Z-0001-01A
 Pericolo	Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.	E' vietato fumare, usare fuoco e fiamme libere e produrre scintille. Versare i carburanti solo in recipienti adeguati e opportunamente contrassegnati. Per la manipolazione del carburante indossare indumenti protettivi.	AS47.00-Z-0001-01A
	Avvertenze sui componenti Common Rail		AH07.16-P-0002-01TX
 	Smontare, montare
1	Smontare la valvola di ricircolo dei gas di scarico		AR14.20-S-7662E
2	Svitare le viti (2)
3	Staccare la canalina cavi (4)		AR01.00-S-2411-01E
		 Il dado di raccordo (5) deve essere accessibile.
4	Smontare la tubazione di alta pressione (1)	 A tal fine svitare i dadi di raccordo (3, 5), sganciare il supporto della tubazione carburante ed estrarre la tubazione di alta pressione (1).
		 Dado di raccordo tubazione di mandata su pompa di alta pressione/rail	*BA07.16-N-1019-01A
		 Bussola di chiave ad anello	*000589680300
5	Montaggio in successione inversa

 Iniezione diesel Common Rail (CDI)

Numero	Denominazione			Motore 651 nel tipo 447
BA07.16-N-1019-01A	Dado di raccordo tubazione di mandata su pompa di alta pressione/rail	1ª fase	Nm	7
		2ª fase	Nm	33

000 589 68 03 00

Bussola di chiave ad anello

Documenti citati

ah0716p000201tx Avvertenze sui componenti Common Rail
ar0100s241101e Staccare e fissare la canalina per cavi fascio di cavi motore
ar1420s7662e Smontare, montare la valvola di ricircolo gas di scarico
as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
as0716z000101a Pericolo di esplosione in caso di incendio del carburante. Pericolo di lesioni alla pelle e agli occhi dovute agli spruzzi di carburante
as4700z000101a Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.
