Smontare e montare il rail

Tipo ar · tema 07.03 · versione 0101 · 2012-12-22

Valido per: TIPO 415 con MOTORE 607

Collocazione

Gruppo funzionale 1 Motore › 07 Preparazione della miscela › 07.03 Iniettori — Serie 415

EinPAS 15 Motore › 15.45 Gestione del motore › 15.45.42 Ripartitore del carburante/rail/ugello/iniettore — Serie 415

Valido anche per motori/cambi: 607 ***

AR07.03-S-1010CD

Smontare e montare il rail

18.12.2012

TIPO	415 con MOTORE 607

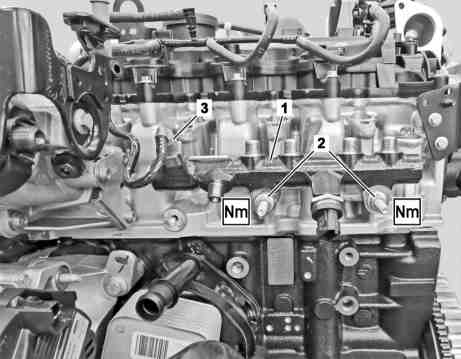

Smontare e montare il rail

1	Rail
2	Dado
3	Tubazione di recupero del gasolio

S07.03-4520-11

 Pericolo!	Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.	E' vietato fumare, produrre scintille e utilizzare fiamme libere. Riempire i carburanti solo in recipienti adeguati e opportunamente contrassegnati. Per la manipolazione del carburante indossare indumenti protettivi.	AS47.00-Z-0001-01A
 	Smontare, montare
1	Smontare le tubazione di iniezione Common-Rail Diesel Injection (CDI)		AR07.16-S-1080CD
2	Smontare la tubazione di mandata dalla pompa di alta pressione collegata al rail (1)		AR07.03-S-7000CD
3	Smontare la tubazione di recupero gasolio (3) dal rail (1)	TIPO 415 con MOTORE 607 con CODICE MO1 (Motore OM 607 DE 15 LA 55 kW (75 CV) 4000/min) TIPO 415 con MOTORE 607 con CODICE MO2 (Motore OM 607 DE 15 LA 66 kW (90 CV) 4000/min)
4	Smontare il rail (1)	 A tal fine svitare i dadi (2).
		 Dado rail sulla testata	*BA07.16-N-1004-01D
5	Montaggio in successione inversa

 Iniezione diesel Common Rail (CDI)

Numero	Denominazione		MOTORE 607 nel TIPO 415
BA07.16-N-1004-01D	Dado rail sulla testata	Nm	28

Documenti citati

ar0703s7000cd Smontare, montare la tubazione di mandata su pompa di alta pressione/distributore carburante
ar0716s1080cd Smontare, montare i condotti di iniezione Common-Rail Direct Injection
as4700z000101a Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.
