Smontare e montare la puleggia/lo smorzatore torsionale

AR03.30-D-1600R

Smontare e montare la puleggia/lo smorzatore torsionale

17.07.2013

MOTORE

646 nel TIPO 909

1

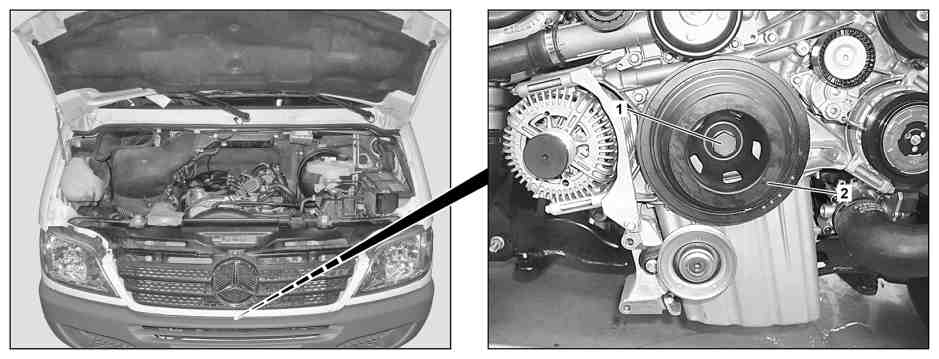

Vite centrale

2

Puleggia con smorzatore di vibrazioni

 

Smontare, montare

1

Smontare il coperchio del ventilatore

AR20.40-D-5660R

2

Smontare la cinghia trapezoidale a nervature

AR13.22-D-1202R

3

Montare l'attrezzo di bloccaggio per albero motore

AR03.30-D-5000R

4

Svitare la vite centrale (1)

 Vite centrale smorzatore di vibrazioni

*BA03.30-N-1001-01S

5

Smontare la puleggia con lo smorzatore di vibrazioni (2)


Nel caso in cui la puleggia sia bloccata con smorzatore di vibrazioni (2) utilizzare un estrattore adatto e non inclinare l'estrattore. Gli alloggiamenti dell'estrattore devono fare completamente presa nelle scanalature della puleggia con lo smorzatore di vibrazioni (2).
Altrimenti si verificano danneggiamenti sulla puleggia con smorzatore di vibrazioni (2).

 Controllare il danneggiamento della puleggia con smorzatore di vibrazioni (2) e in caso di necessità sostituirla. Tenere conto della posizione di montaggio della puleggia con smorzatore di vibrazioni (2).

6

Montaggio in successione inversa

 Volano, disco condotto, smorzatore di vibrazioni, corona dentata d'avviamento

Numero

Denominazione

MOTORE 646 nel TIPO 909

BA03.30-N-1001-01S

Vite centrale smorzatore di vibrazioni

10.9

1ª fase

Nm

200

2ª fase

°

180
