Smontare, montare il separatore dell'olio

AR01.20-D-9750TSV

Smontare, montare il separatore dell'olio

06.03.2020

Motore

642 nel tipo 907

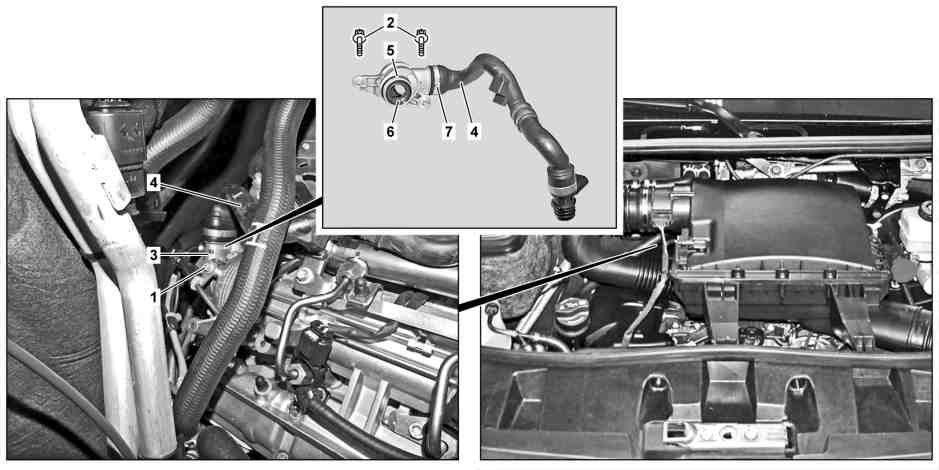

1

Vite

4

Flessibile di sfiato

6

Anello di tenuta radiale per alberi

2

Viti

5

Anello di tenuta

7

Fascetta

3

Separatore dell'olio

 Attenzione

Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio motore. Pericolo di intossicazione in seguito all'ingestione di olio motore

Indossare guanti, indumenti e occhiali protettivi.
Non riempire recipienti per bevande con olio motore.

AS18.00-Z-0001-01A

 

Smontare, montare

1

Smontare la copertura del coperchio testata destro

AR01.20-D-5017TSV

2

Svitare la vite (1).

 Vite supporto sul coperchio testata

*BA01.20-N-1004-01O

3

Svitare le viti (2)

 Vite separatore dell'olio sulla testata

*BA01.20-N-1007-01O

4

Smontare il separatore di olio (3) con flessibile di sfiato (4) dalla testata cilindri

 Montaggio: Sostituire l'anello di tenuta (5).



Pulire

5

Pulire le superfici di tenuta sul separatore di olio (3) e sulla testata cilindri

Prodotto di pulizia per il montaggio

*BR00.45-Z-1028-04A



Controllare

6

Controllare l'anello di tenuta radiale per alberi (6)

A seconda dell'esito del controllo



Sostituire l'anello di tenuta radiale per alberi (6).

7

Allentare la fascetta (7) e smontare il flessibile di sfiato (4) dal separatore di olio (3)

In caso di sostituzione del separatore di olio (3).

 Montaggio: Controllare la fascetta (7).

A seconda dell'esito del controllo



Sostituire la fascetta(7).

8

Montaggio in successione inversa



Controllare

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

9

Controllare la tenuta con il motore in moto

 Solo controllo visivo.

 Sfiato del basamento, coperchio della testata

Numero

Denominazione

Motore 642 nel tipo 907

BA01.20-N-1004-01O

Vite supporto sul coperchio testata

M6x12

Nm

9

 Sfiato del basamento, coperchio della testata

Numero

Denominazione

Motore 642 nel tipo 907

BA01.20-N-1007-01O

Vite separatore dell'olio sulla testata

Nm

9

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1028-04A

Prodotto di pulizia per il montaggio

A 000 986 56 01
