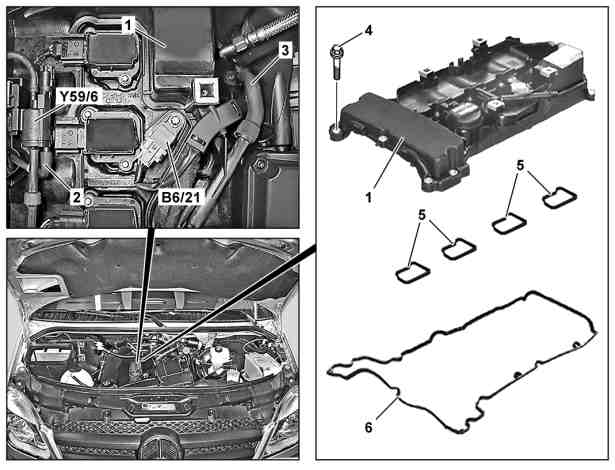

1 | Coperchio della testata |
2 | Flessibile di depressione |
3 | Flessibile di sfiato |
4 | Viti |
5 | Guarnizioni |
6 | Guarnizione |
B6/21 | Sensore del numero di giri albero a camme di aspirazione |
Y59/6 | Valvola immissione secondaria di aria |
D01.20-1051-06
Pericolo | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo. | |
Attenzione | Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio motore. Pericolo di intossicazione in seguito all'ingestione di olio motore | Indossare guanti, indumenti e occhiali protettivi. | |
| Smontare | ||
1 | Smontare la copertura del motore | ||
2 | Smontare la valvola immissione secondaria di aria (Y59/6) dal coperchio della testata (1) | ||
3 | Smontare il flessibile a depressione (2) | ||
4 | Posizionare il veicolo sui cavalletti | ||
Non sollevare il veicolo. | |||
5 | Scollegare il fascio di cavi motore | ||
6 | Smontare le bobine di accensione | ||
7 | Staccare il flessibile di sfiato (3) dal coperchio testata (1) | ||
8 | Svitare le viti (4) | ||
9 | Smontare il coperchio della testata (1) | ||
| Montare | ||
10 | Trasferire il sensore del numero di giri albero a camme di aspirazione (B6/21) | In caso di sostituzione del coperchio testata (1). | |
Sostituire l'anello di tenuta. | |||
Vite sensore di posizione albero a camme sul coperchio della testata | |||
11 | Trasferire il tappo di rifornimento dell'olio | In caso di sostituzione del coperchio testata (1). | |
12 | Sostituire le guarnizioni (5, 6) | Prestare attenzione al corretto posizionamento delle guarnizioni (5, 6) nel coperchio testata (1). | |
13 | Montare il coperchio della testata (1) | ||
14 | Montare le bobine di accensione | ||
Non avvitare ancora le viti delle bobine di accensione, non montare la copertura del motore. | |||
15 | Avvitare le viti (4) e le viti delle bobine di accensione | ||
Prestare attenzione allo schema di serraggio delle viti (4) e delle viti delle bobine di accensione. | |||
Vite coperchio della testata sul carter dell'albero a camme | |||
Vite bobina di accensione sul coperchio della testata | |||
16 | Montare il flessibile di sfiato (3) sul coperchio della testata (1) | ||
17 | Collegamento del fascio di cavi motore | ||
18 | Staccare il veicolo dalla piattaforma di sollevamento | ||
19 | Montare il flessibile a depressione (2) | ||
20 | Montare la valvola immissione secondaria di aria (Y59/6) sul coperchio della testata (1) | ||
| Controllare | ||
Avviso | Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso | Bloccare il veicolo per impedirne l'avviamento autonomo. Indossare indumenti da lavoro chiusi e aderenti. Non toccare i componenti roventi o rotanti. | |
21 | Controllare la tenuta con il motore in moto | Solo controllo visivo. | |
| Montare | ||
22 | Montare la copertura del motore |
Documenti citati
- ar0060d1000h Sollevare il veicolo, montarlo sui cavalletti
- ar0110d2405ng Smontare, montare la copertura del motore
- ar0120d501403ng Schema di serraggio della testata
- ar1512d2003ng Smontare, montare le bobine di accensione
- ar1518d100004ng Scollegare, collegare il fascio di cavi motore per lo smontaggio del coperchio testata
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
- as1800z000101a Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio motore. Pericolo di intossicazione in seguito all'ingestione di olio motore
