AR01.20-D-5014AD | Smontare, montare il coperchio testata | 16.8.06 |
MOTORE 900.917 /918 /919 nel TIPO 668, 670

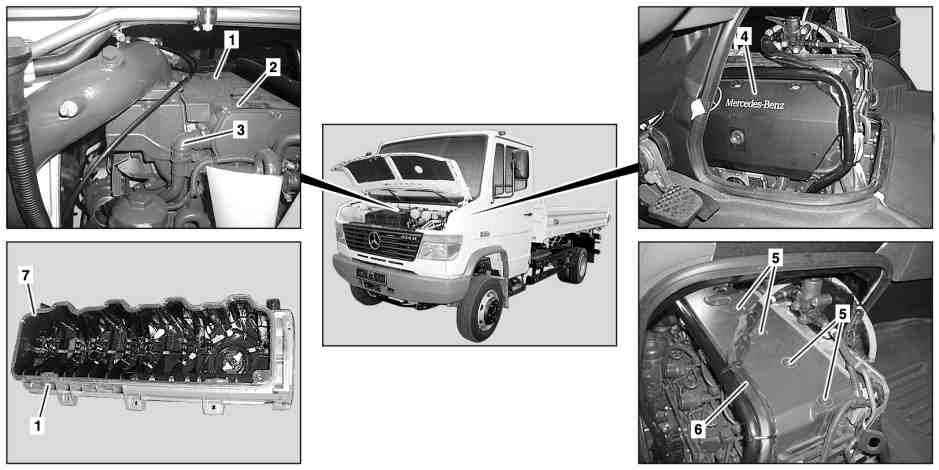

D01.20-1014-09
1 Coperchio testata
2 Vite
3 Tubo flessibile sfiato motore
6 Fascio di cavi AdBlue
7 Guarnizione
4 Copertura del motore
5 Viti
| Smontaggio, montaggio | ||
1 | Smontare il flessibile sfiato del motore (3) dalla tubazione sfiato del motore | ||
2 | Svitare la vite (2) | | |
3 | Rimuovere il coperchio per la manutenzione | ||
4 | Smontare la copertura del motore (4) | ||
5 | Mettere allo scoperto il fascio di cavi AdBlue (6) | ||
6 | Svitare le viti (5) e rimuovere il coperchio testata (1) | | |
7 | Montaggio in successione inversa |
Sfiato del motore, coperchio testata
