Pulire i deflussi dell'acqua dell'alloggiamento dell'alettone posteriore nel cofano del bagagliaio

AP88.50-P-0150A

Pulire i deflussi dell'acqua dell'alloggiamento dell'alettone posteriore nel cofano del bagagliaio

20.02.2020

Tipo

190.3 (tranne 190.379/381)

tranne codice B26 (Kit aerodinamico AMG)

tranne codice U94 (Spoiler posteriore statico)

tranne codice U96 (Spoiler posteriore statico (regolabile manualmente))

tranne codice U99 (Spoiler posteriore statico in carbonio)

Tipo

190.4

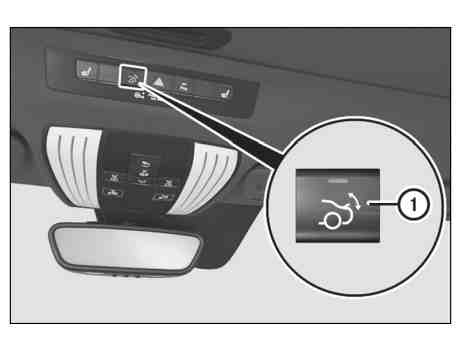

1

Tasto

4

Cofano bagagli

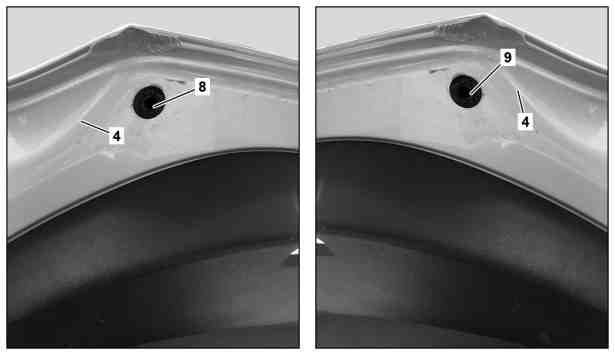

8

Tappo di scarico sinistro

9

Tappo di scarico destro

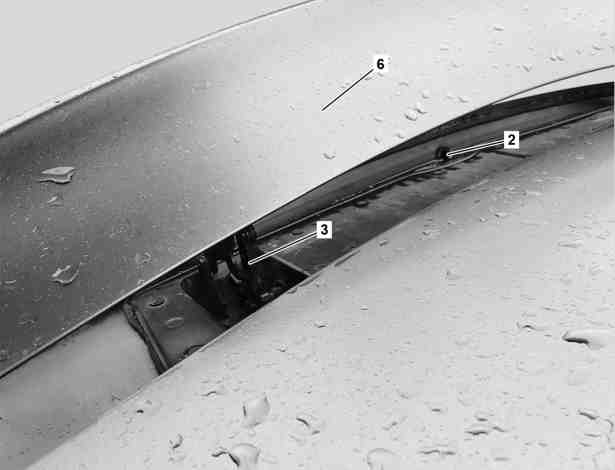

2

Deflusso dell'acqua centrale

3

Alloggiamento alettone posteriore

6

Alettone posteriore

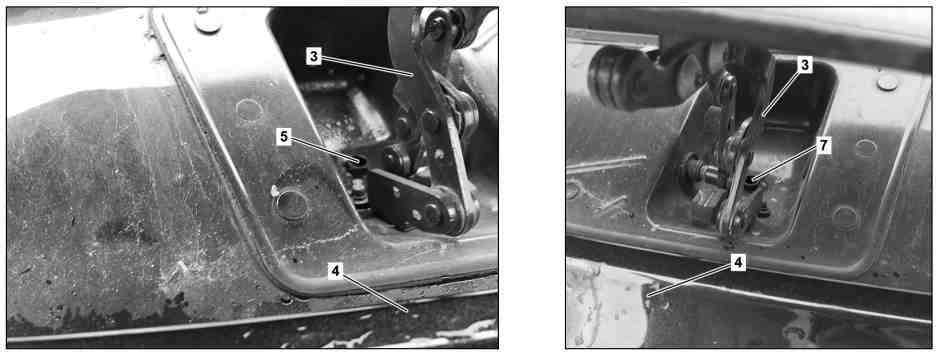

3

Alloggiamento alettone posteriore

5

Scarico acqua a sinistra

4

Cofano bagagli

7

Scarico acqua a destra

 Avviso

Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici

Durante il moto dei componenti non devono trovarsi arti o altre parti del corpo nel raggio di azione degli organi meccanici.

AS00.00-Z-0009-01A

Attività preparatoria

1

Commutare la centralina di comando blocchetto di accensione elettronico in posizione "1" (mors. 15R).



Smontare

2

Premere il tasto (1) ed estrarre l’alettone posteriore (6).

3

Aprire il cofano del bagagliaio (4).



Pulire

4

Coprire il deflusso dell'acqua centrale (2) e il deflusso dell'acqua sinistro (5) nel cofano del bagagliaio (4).


Il deflusso dell'acqua centrale (2) e il deflusso dell'acqua sinistro (5) nel cofano del bagagliaio (4) devono essere coperti con un panno assorbente in modo da raccogliere la sporcizia che fuoriesce.
In caso contrario possono verificarsi danni.

5

Pulire il deflusso dell'acqua centrale (2) e il deflusso dell'acqua sinistro (5) nel cofano del bagagliaio (4).


Il deflusso dell'acqua centrale (2) e il deflusso dell'acqua sinistro (5) nel cofano del bagagliaio (4) devono essere coperti con un panno assorbente in modo da raccogliere la sporcizia che fuoriesce.
In caso contrario possono verificarsi danni.


Durante la pulizia con aria compressa assicurarsi che i panni assorbenti rimangano sul deflusso dell'acqua centrale (2) e sul deflusso dell'acqua sinistro (5).
In caso contrario la sporcizia che fuoriesce non può essere raccolta e possono verificarsi danni.

 Pulire con aria compressa il tappo di scarico sinistro (8) del cofano del bagagliaio (4) passando dall'interno.

 Utilizzare apparecchiature/attrezzi reperibili in commercio.
Occhiali protettivi

 Utilizzare apparecchiature/attrezzi reperibili in commercio.
Pistola ad aria compressa

6

Coprire il deflusso dell'acqua destro (7) nel cofano del bagagliaio (4).


Il deflusso dell'acqua destro (7) nel cofano del bagagliaio (4) deve essere coperto con un panno assorbente in modo da raccogliere la sporcizia che fuoriesce.
In caso contrario possono verificarsi danni.

7

Pulire il deflusso dell'acqua destro (7) nel cofano del bagagliaio (4).


Il deflusso dell'acqua destro (7) nel cofano del bagagliaio (4) deve essere coperto con un panno assorbente in modo da raccogliere la sporcizia che fuoriesce.
In caso contrario possono verificarsi danni.


Durante la pulizia con aria compressa assicurarsi che il panno assorbente rimanga sul deflusso dell'acqua destro (7).
In caso contrario la sporcizia che fuoriesce non può essere raccolta e possono verificarsi danni.

 Pulire con aria compressa il tappo di scarico destro (9) del cofano del bagagliaio (4) passando dall'interno.

 Utilizzare apparecchiature/attrezzi reperibili in commercio.
Occhiali protettivi

 Utilizzare apparecchiature/attrezzi reperibili in commercio.
Pistola ad aria compressa

8

Togliere le coperture sopra il deflusso dell'acqua centrale (2), il deflusso dell'acqua sinistro (5) e il deflusso dell'acqua destro (7) degli alloggiamenti alettone posteriore (3) nel cofano del bagagliaio (4).

9

Rimuovere la sporcizia.



Montare

10

Chiudere il cofano del bagagliaio (4).

11

Premere il tasto (1) e far rientrare l'alettone posteriore (6).

Attività conclusiva

12

Commutare la centralina di comando blocchetto di accensione elettronico in posizione "0".
