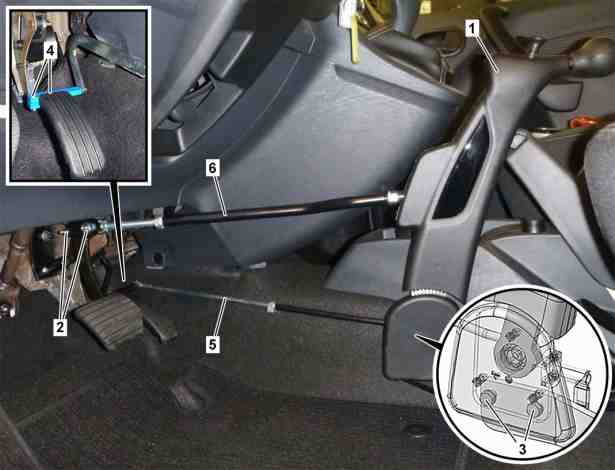

Illustrazione riferita alla leva di comando "Veigel Classic" nel tipo 415 |
1 | Leva di comando |
2 | Collegamenti a vite pedale del freno |
3 | Collegamenti a vite leva di comando |
4 | Collegamenti a vite pedale dell'acceleratore |
5 | Tiranteria pedale dell'acceleratore |
6 | Tiranteria pedale del freno |
G86.20-0012-76
Illustrazione riferita alla leva di comando "Veigel Classic" nel tipo 447 |
1 | Leva di comando |
2 | Collegamenti a vite pedale del freno |
3 | Collegamenti a vite leva di comando |
4 | Collegamenti a vite pedale dell'acceleratore |
5 | Tiranteria pedale dell'acceleratore |
6 | Tiranteria pedale del freno |
G86.20-0003-76
Illustrazione riferita alla leva di comando "Haag Easy Speed" nel tipo 447 |
1 | Leva di comando |
2 | Collegamenti a vite pedale del freno |
3 | Collegamenti a vite leva di comando |
4 | Collegamenti a vite pedale dell'acceleratore |
5 | Tiranteria pedale dell'acceleratore |
6 | Tiranteria pedale del freno |
G86.20-0004-76
| Controllare | ||
1 | Controllare il saldo fissaggio dei collegamenti a vite pedale del freno (2) | Collegamenti a vite pedale del freno (2) non fissati sufficientemente | |
| |||
Riserrare i collegamenti a vite pedale del freno (2) | |||
2 | Controllare il saldo fissaggio dei collegamenti a vite pedale dell'acceleratore (4) | Collegamenti a vite pedale dell'acceleratore (4) non fissati sufficientemente | |
| |||
Riserrare i collegamenti a vite pedale dell'acceleratore (4) | |||
3 | Controllare il saldo fissaggio dei collegamenti a vite leva di comando (3) | Collegamenti a vite leva di comando (3) non fissati sufficientemente | |
| |||
Riserrare i collegamenti a vite leva di comando (3) | |||
4 | Controllare il gioco della tiranteria pedale dell'acceleratore (5) | Gioco eccessivo della tiranteria del pedale dell'acceleratore (5) | |
| |||
Regolare il gioco della tiranteria pedale dell'acceleratore (5) | |||
5 | Controllare il gioco della tiranteria pedale del freno (6) | Gioco eccessivo della tiranteria pedale del freno (6) | |
| |||
Regolare il gioco della tiranteria pedale del freno (6) | |||
6 | Controllare il funzionamento della leva di comando (1) | Prestare contestualmente anche attenzione alla mobilità e scorrevolezza di tutti i componenti. | |
7 | Controllare la funzione kick-down | ||
Lubrificazione | |||
8 | Lubrificare i componenti mobili della tiranteria del pedale dell'acceleratore (5) e della tiranteria del pedale del freno (6) |
