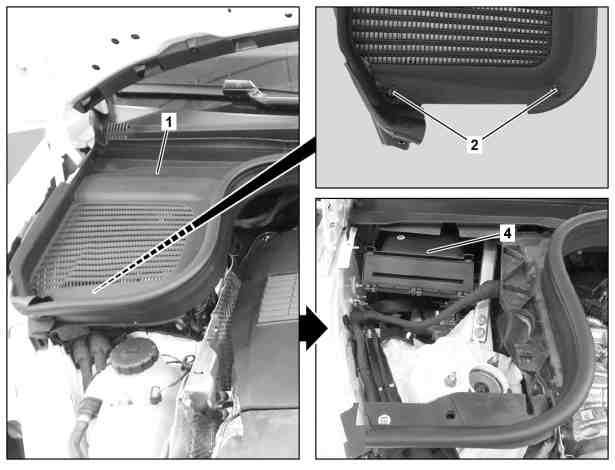

Illustrazione riferita al tipo 167.119 |
1 | Rivestimento vano motore lato posteriore destro |
2 | Bloccaggi |
4 | Segmento convogliatore aria |
P83.00-A002-06
P83.00-A003-08

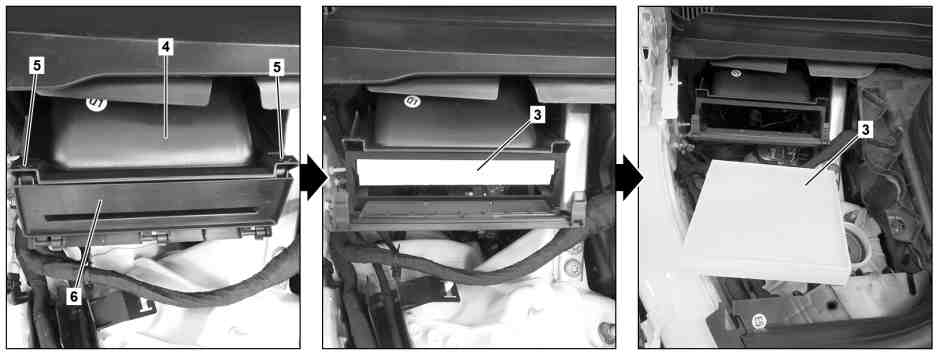

Illustrazione riferita al tipo 167.119 |
3 | Filtro antipolvere | 5 | Sistema di bloccaggio | |
4 | Segmento convogliatore aria | 6 | Coperchio |
| Smontare | ||
1 | Allentare i bloccaggi (2) e togliere il rivestimento vano motore lato posteriore destro (1). | ||
2 | Premere i bloccaggi (5) e aprire il coperchio (6). | ||
3 | Estrarre il filtro antipolvere (3) dal segmento per la conduzione dell'aria (4). | ||
| Pulire | ||
4 | Pulire internamente il segmento per la conduzione dell'aria (4). | ||
| Montare | ||
5 | Inserire il nuovo filtro antipolvere (3) nel segmento per la conduzione dell'aria (4). | ||
6 | Chiudere il coperchio (6) e agganciare i bloccaggi (5). | ||
7 | Montare il rivestimento vano motore lato posteriore destro (1) e bloccare i bloccaggi (2). |
