Sostituire il filtro antipolvere al carbone attivo

AP83.00-P-8350MFA

Sostituire il filtro antipolvere al carbone attivo

31.01.2019

Tipo

118, 177, 247

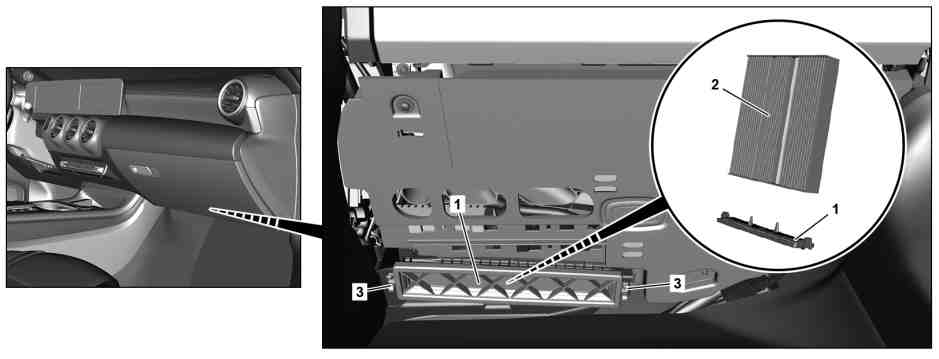

Illustrazione riferita al tipo 177.003

1

Copertura

3

Nasello di arresto

2

Filtro a carbone attivo



Smontare

1

Sbloccare i naselli di arresto (3) e smontare la copertura (1) nel vano piedi sul lato passeggero anteriore.

2

Estrarre dal basso il filtro al carbone attivo (2).



Montare

3

Montare il nuovo filtro al carbone attivo (2).

4

Montare la copertura (1) e bloccare i naselli di arresto (3).


Prestare attenzione al corretto posizionamento della copertura (1) e al bloccaggio corretto dei naselli di arresto (3).
In caso contrario possono verificarsi danni.
