ap8300p8350b

Sostituire il filtro antipolvere al carbone attivo

Tipo ap · tema 83.00 · versione 0100 · 2018-12-03

Valido per: Tipo 167

Collocazione

Gruppo funzionale 3 Carrozzeria › 83 Climatizzazione › 83.00 Generalità — Serie 167

EinPAS 39 Riscaldamento/ventilazione/raffreddamento › 39.15 Climatizzazione › 39.15.32 Serbatoio/scambiatore di calore/evaporatore/filtro — Serie 167

AP83.00-P-8350B

Sostituire il filtro antipolvere al carbone attivo

21.11.2018

Tipo

167

Sostituire il filtro antipolvere al carbone attivo

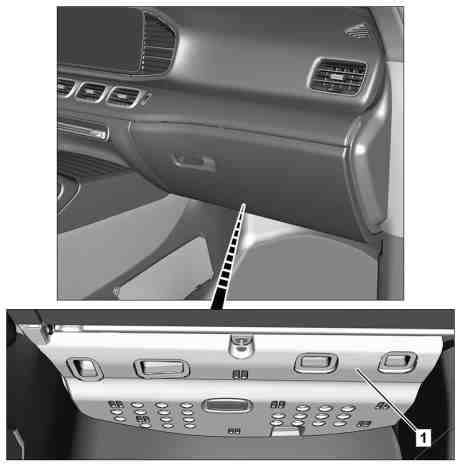

Illustrazione riferita al tipo 167.121

1

Rivestimento inferiore della plancia portastrumenti sul lato passeggero anteriore

P83.00-A004-12

Sostituire il filtro antipolvere al carbone attivo

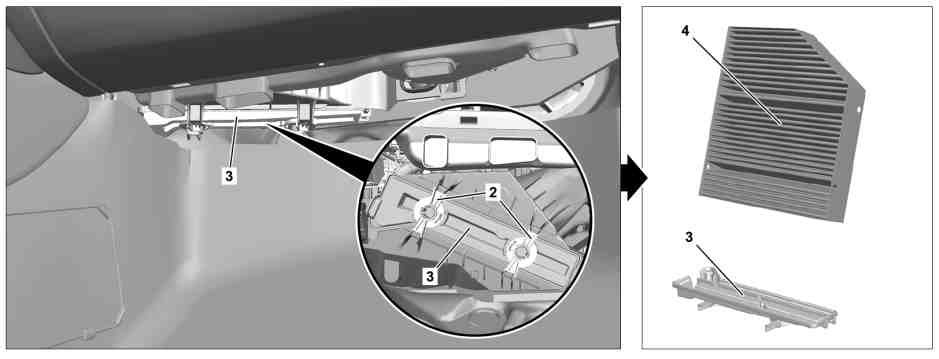

P83.00-A005-08

Illustrazione riferita al tipo 167.121

2

Bloccaggi

4

Filtro a carbone attivo

3

Copertura

Smontare

1

Smontare il rivestimento inferiore della plancia portastrumenti sul lato passeggero anteriore (1).

AR68.10-P-1502ME

2

Aprire i bloccaggi (2) ruotandoli e smontare dal basso la copertura (3).

3

Estrarre dal basso il filtro al carbone attivo (4).

Montare

4

Montare il nuovo filtro al carbone attivo (4).

5

Montare la copertura (3) e chiudere i bloccaggi (2) ruotandoli.


Prestare attenzione al corretto posizionamento della copertura (3) e alla chiusura corretta del bloccaggio (2).
In caso contrario possono verificarsi danni.

6

Montare il rivestimento inferiore della plancia portastrumenti sul lato passeggero anteriore (1).

AR68.10-P-1502ME
