Controllare il sottoscocca nell'area visibile per rilevare l'eventuale presenza di danneggiamenti, perdite di liquido o segni di corrosione

AP60.00-P-0051GA

Controllare il sottoscocca nell'area visibile per rilevare l'eventuale presenza di danneggiamenti, perdite di liquido o segni di corrosione

05.03.2019

Tipo

463

a partire dall'anno di produzione 2019

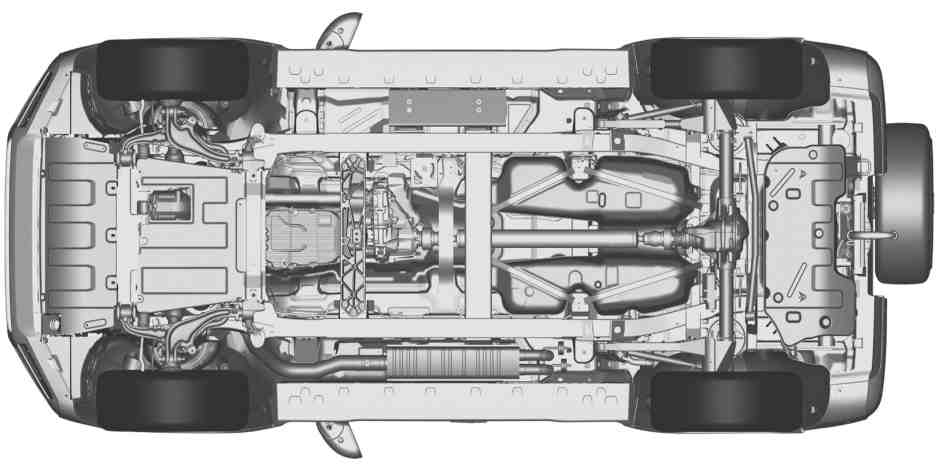

Illustrazione riferita al tipo 463.260

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

Avvertenze per la valutazione di difetti di tenuta

AH00.00-N-0011-01A

Attività preparatoria

1

Sollevare il veicolo con il ponte.



AR00.60-P-1006A



Controllare

2

Controllare se i componenti, le tubazioni, i flessibili visibili sul sottoscocca presentano danneggiamenti o difetti di tenuta e verificarne la posa corretta.

 Apparecchiature/attrezzi reperibili in commercio
Specchio di controllo orientabile con illuminazione, paragonabile allo specchio di controllo Hazet 1977 - 1

 Sterzo
Cambio automatico
Ripartitore di coppia
Elementi elastici
Ammortizzatori
Semiassi anteriori con manicotti
Rivestimenti sottoscocca
Lamiere termoisolanti
Impianto di scarico
Post-trattamento dei gas di scarico
Servomotori delle farfalle dei gas di scarico,
Impianto frenante
Impianto del carburante
Asse posteriore

Se si verificano contestazioni



Eliminare le contestazioni.

 Dietro ordine separato.

3

Controllare se i componenti, le tubazioni, i flessibili visibili sul sottoscocca presentano danneggiamenti o difetti di tenuta e verificarne la posa corretta.

A seconda dell'equipaggiamento.

 Apparecchiature/attrezzi reperibili in commercio
Specchio di controllo orientabile con illuminazione, paragonabile allo specchio di controllo Hazet 1977 - 1

 riscaldamento autonomo.

Se si verificano contestazioni



Eliminare le contestazioni.

 Dietro ordine separato.

4

Controllare gli elementi della carrozzeria visibili per corrosione e deformazione.

 Apparecchiature/attrezzi reperibili in commercio
Specchio di controllo orientabile con illuminazione, paragonabile allo specchio di controllo Hazet 1977 - 1

 Elementi della carrozzeria passaruota
Supporto assale anteriore
Assale posteriore
Bracci del telaio
Elementi della carrozzeria pianale sottoscocca
Rinforzi della carrozzeria

Se si verificano contestazioni



Procedere in conformità alle normative nazionali specifiche per mobilità e contestazioni riguardanti la scocca.

5

Controllare il sottoscocca per danni dovuti al passaggio su ostacoli o urti.

In caso di sospetto di danni da superamento di ostacoli o urti,



Controllare se lo sterzo presenta danneggiamenti meccanici.

Se lo sterzo presenta danneggiamenti meccanici,



Sostituire lo terzo per motivi di sicurezza.

 Dietro ordine separato.

Attività conclusiva

6

Abbassare il veicolo con il ponte sollevatore.



AR00.60-P-1006A
