AP60.00-P-0051E

Controllare il sottoscocca nell'area visibile per rilevare l'eventuale presenza di danneggiamenti, perdite di liquido o segni di corrosione

16.11.2018

Tipo

217

Controllare il sottoscocca nell'area visibile per rilevare l'eventuale presenza
di danneggiamenti, perdite di liquido o segni di corrosione

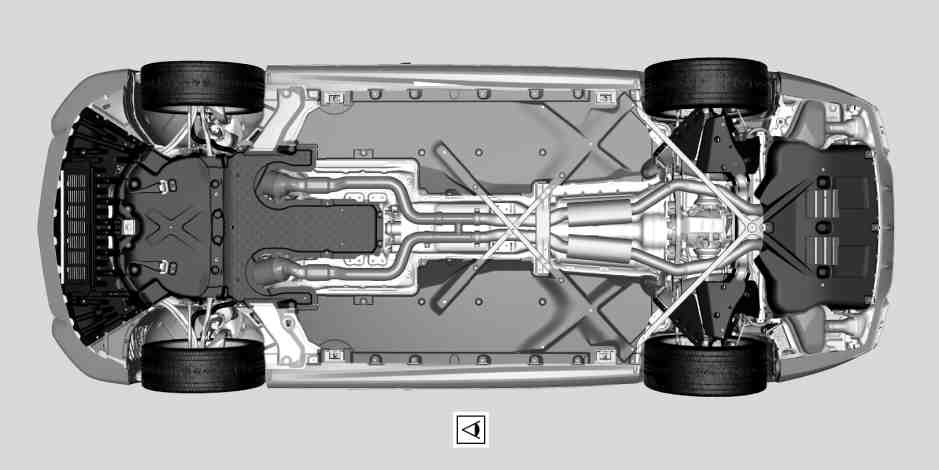

P60.00-3138-09

Illustrazione riferita al tipo 217.477

 Pericolo	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
	Avvertenze per la valutazione di difetti di tenuta		AH00.00-N-0011-01A
	Attività preparatoria
1	Sollevare il veicolo con la piattaforma di sollevamento
			AR00.60-P-1000LF
	Controllare
2	Controllare i componenti visibili, le tubazioni e i flessibili sul pianale sottoscocca per danneggiamento, posa e perdite	 Sterzo Elementi elastici Ammortizzatori Manicotti dei semiassi anteriori (4MATIC), Manicotti dei semiassi posteriori, Rivestimenti sottoscocca Lamiere termoisolanti Impianto di scarico Impianto frenante Impianto del carburante Cambio meccanico Cambio automatico Ripartitore di coppia (4MATIC) Scatola ponte posteriore
		in caso di problemi
		
		Eliminare la contestazione dietro ordine separato.
3	Controllare gli elementi della carrozzeria visibili per corrosione e deformazione	 Elementi della carrozzeria passaruota Supporto assale anteriore Supporto assale posteriore Bracci del telaio Elementi della carrozzeria pianale sottoscocca Rinforzi della carrozzeria
		in caso di problemi
		
		Procedere in conformità alle normative nazionali specifiche per mobilità e contestazioni riguardanti la scocca.
4	Controllare i rinforzi diagonali centrali per corrosione e deformazione	Tipo 217.4
		in caso di problemi
		
		Procedere in conformità alle normative nazionali specifiche per mobilità e contestazioni riguardanti la scocca.
5	Controllare il sottoscocca per verificare il transito su ostacoli o danni ai gruppi applicati	In caso di sospetto di danni da superamento di ostacoli o urti
		
		Controllare se lo sterzo presenta danneggiamenti meccanici.
		Se lo sterzo presenta danneggiamenti meccanici.
		
		Sostituire lo sterzo per motivi di sicurezza, dietro ordine separato.
	Attività conclusiva
6	Abbassare il veicolo con la piattaforma di sollevamento
			AR00.60-P-1000LF

Documenti citati

ah0000n001101a Avvertenze per la valutazione di difetti di tenuta
ar0060p1000lf Sollevare il veicolo, montarlo sui cavalletti
as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
