AP25.20-T-2981CA | Comando frizione - sostituire il liquido frenante | 16.1.06 |
MOTORE 457.944 nel TIPO NMB613.367 con CAMBIO 714.120
MOTORE 457.941 nel TIPO NMB613.368 con CAMBIO 714.120
T25.20-0020-02

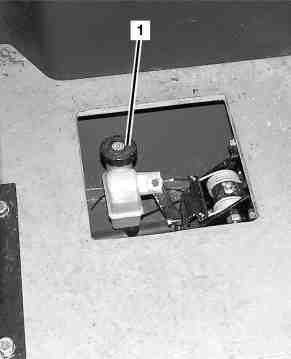

Illustrazione riferita al tipo 613.368
1 Tappo di chiusura serbatoio di espansione
2 Cappuccio di protezione
3 Vite di sfiato
4 Dispositivo servofrizione
T25.20-0027-02
| Smontaggio | ||
1 | Aprire lo sportello a sinistra nel vano piedi conducente | ||
2 | Rimuovere la parte inferiore del rivestimento vano motore | Eseguire solo le fasi per lo smontaggio del rivestimento sotto il cambio. | |
Pericolo! | Pericolo di intossicazione in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto del liquido dei freni con la pelle o con gli occhi | Versare il liquido per i freni esclusivamente in recipienti idonei ed opportunamente contrassegnati. Quando si utilizza il liquido per i freni indossare occhiali ed indumenti protettivi. | |
3 | Svitare il coperchio di chiusura (1) del serbatoio di compensazione ed aspirare il vecchio liquido dei freni | Spruzzatrice | |
| Collegare | ||
4 | Collegare l'apparecchio per spurgo al serbatoio di compensazione della frizione | Regolare la pressione di lavoro dell'apparecchio per spurgo in base alle indicazioni del costruttore dell'apparecchio. | |
| Liquido frenante (DOT 4 plus) | Foglio 331.0 | |
Apparecchio di spurgo, pneumatico | |||
Apparecchio di spurgo, elettrico | |||
5 | Sfilare il cappuccio di protezione (2) e collegare l'apparecchio per spurgo alla vite di sfiato (3) | ||
6 | Accendere l'apparecchio per spurgo e sfiatare l'azionamento della frizione | Aprire la vite di sfiato (3) e mantenerla aperta finché il liquido dei freni fuoriesce privo di bollicine. Chiudere quindi la vite di sfiato (3). | |
| Smontaggio | ||
7 | Smontare l'apparecchio per spurgo dalla vite di sfiato (3) | ||
8 | Smontare l'apparecchio per spurgo dal serbatoio di compensazione della frizione | ||
| Controllo | ||
9 | Controllare il livello del liquido nel serbatoio di compensazione, all'occorrenza correggerlo | ||
10 | Avvitare il coperchio di chiusura (1) sul serbatoio di compensazione | ||
11 | Controllare il funzionamento dell'azionamento della frizione | Controllar la tenuta della vite di sfiato (3), applicare quindi il cappuccio di protezione (2). | |
| Montaggio | ||
12 | Chiudere lo sportello nel vano piedi conducente |
Attrezzi reperibili nel commercio
Documenti citati
- ap2520t2910ca Controllare, correggere il livello del liquido del comando disinnesto frizione
- ar6120t1105ca Smontare e montare il rivestimento del vano motore inferiore
- as4250z000101a Pericolo di avvelenamento in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto della cute e degli occhi con il liquido freni
- bb0040p033100a Liquido frenante (DOT 4 plus)
