Riempire il serbatoio AdBlue(R) - effettuare il rifornimento interno

AP14.40-P-1410-01A

Riempire il serbatoio AdBlue(R) - effettuare il rifornimento interno

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue. Pericolo di intossicazione per ingestione di AdBlue

Versare l'AdBlue solo in recipienti adeguati. Iniziare con i lavori sul sistema di post-trattamento dei gas di scarico solo dopo aver scaricato la pressione.

AS14.40-Z-0001-01A

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione di AdBlue(R) durante il servizio assistenza

AH14.40-P-0001-02A

Tipo

164, 204, 207, 212, 218, 221, 251

con codice U42 (Trattamento dei gas di scarico diesel BlueTEC (SCR))

Tipo

172, 207, 212, 218

con codice U77 (Trattamento dei gas di scarico diesel BlueTEC (SCR))

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1001-17A

Flessibile di rifornimento monouso

A 000 583 22 04

BR00.45-Z-1003-17A

Tanica AdBlue® da 10 l

A 004 989 04 20 12

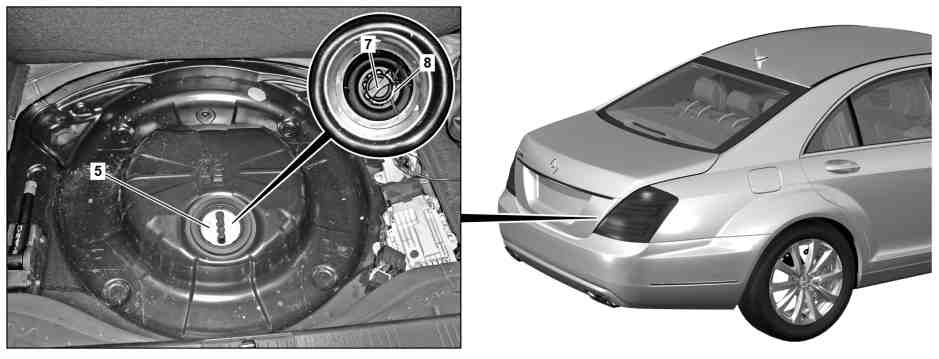

Rappresentato per il tipo 221

5

Tappo

8

Bocchettone di rifornimento serbatoio AdBlue®

7

Coperchio di chiusura bocchettone di rifornimento serbatoio AdBlue®

1

Numero categorico

2

Confezioni

6

Tanica di ricarica AdBlue® da 10 l

4

Flessibile di rifornimento monouso

4a

Attacco tanica

4b

Raccordo bocchettone di rifornimento

Illustrazione riferita al tipo 164

4

Flessibile di rifornimento monouso

4b

Raccordo bocchettone di rifornimento

6

Tanica di ricarica AdBlue® da 10 l

8

Bocchettone di rifornimento serbatoio AdBlue®

1

Staccare il serbatoio AdBlue® e aprire il coperchio di chiusura (5).

2

Aprire il coperchio di chiusura bocchettone di riempimento serbatoio AdBlue® (7).

3

Aprire la tanica di ricarica AdBlue® da 10 l (6) e serrare il flessibile di rifornimento monouso (4) con il raccordo tanica (4a) sulla tanica di ricarica AdBlue® da 10 l (6).

4

Serrare il flessibile di rifornimento monouso (4) con il raccordo bocchettone di riempimento (4b) sul bocchettone di riempimento serbatoio AdBlue® (8).

5

Sollevare la tanica di ricarica AdBlue® da 10 l (6) come illustrato nella figura e svuotarla nel serbatoio AdBlue®.

Se la tanica di ricarica AdBlue® da 10 l (6) è completamente svuotata.



Abbassare la tanica di ricarica AdBlue® da 10 l (6) sotto il livello del bocchettone di riempimento serbatoio AdBlue® (8), svitare la tanica di ricarica AdBlue® da 10 l (6) dal raccordo tanica (4a) del flessibile di rifornimento monouso (4) e smaltirla.

Serrare una nuova tanica di ricarica AdBlue® da 10 l (6) al raccordo tanica (4a) del flessibile di rifornimento monouso (4) ed eseguire nuovamente la fase di lavoro 5.

Se la tanica di ricarica AdBlue® da 10 l (6) non si svuota ulteriormente.



Il serbatoio AdBlue® è completamente riempito. Avanti con la fase di lavoro 6.

6

Abbassare la tanica di ricarica AdBlue® da 10 l (6) sotto il livello del bocchettone di riempimento serbatoio AdBlue® (8).

7

Svitare con cautela il raccordo bocchettone di riempimento (4b) dal bocchettone di riempimento serbatoio AdBlue® (8) e sollevarlo sopra il livello della tanica di ricarica AdBlue® da 10 l (6) in modo che l'AdBlue® possa rifluire dal flessibile di rifornimento monouso (4) nella tanica di ricarica AdBlue® da 10 l (6).

8

Svitare il raccordo tanica (4a) dalla tanica di ricarica AdBlue® da 10 l (6) e chiudere la tanica di ricarica AdBlue® da 10 l (6).

9

Smaltire il flessibile di rifornimento monouso (4).

10

Chiudere il coperchio di chiusura bocchettone di riempimento serbatoio AdBlue® (7).

11

Chiudere il coperchio di chiusura (5) e riportare il serbatoio AdBlue® allo stato iniziale.
