Unità di azionamento elettrica - cambio dell'olio

AP08.00-S-0001EV

Unità di azionamento elettrica - cambio dell'olio

03.03.2020

Tipo

447 con motore 780.7

1

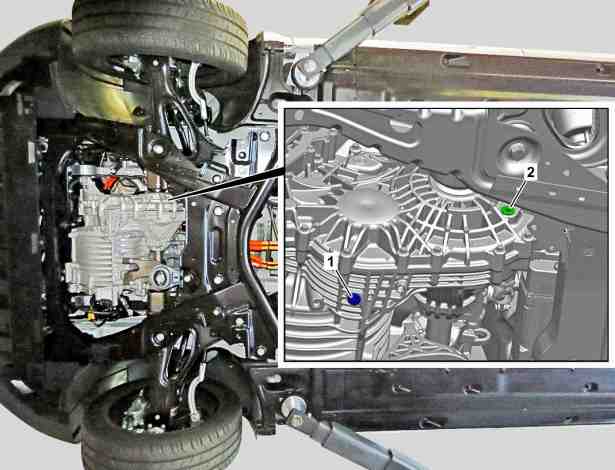

Vite di scarico

2

Vite di rifornimento

 Avviso

Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti

Indossare guanti, indumenti ed eventualmente occhiali protettivi.

AS00.00-Z-0002-01A

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

 Attenzione

Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio cambio. Pericolo per la salute in seguito all'ingestione di olio cambio

Indossare guanti, indumenti e occhiali protettivi.
Non versare l'olio cambio in recipienti per bevande.

AS00.40-Z-0001-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale

AH00.00-Z-0300-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Scaricare

1

Smontare il rivestimento vano motore inferiore.

Motore 780.702



AR61.20-S-1105E

2

Pulire la zona intorno alla vite di scarico (1) e alla vite di riempimento (2).

3

Svitare la vite di riempimento (2).

4

Svitare la vite di scarico (1) e scaricare completamente l'olio del cambio.

 Posizionare a tal fine un recipiente di raccolta idoneo sotto la vite di scarico (1).

5

Avvitare la nuova vite di scarico (1) con il nuovo anello di tenuta.


Sostituire la vite di scarico (1).
In caso contrario possono verificarsi perdite e danni indiretti.

 Vite di scarico sulla scatola

*BA08.10-N-1001-01EV

Riempire

6

Riempire l'olio cambio fino al bordo inferiore del foro di riempimento.

 Olio cambio

*BF08.10-N-1001-02EV

7

Avvitare la nuova vite di riempimento (2) con un nuovo anello di tenuta.


Sostituire la vite di riempimento (2).
In caso contrario possono verificarsi perdite e danni indiretti.

 Vite di rifornimento sulla scatola

*BA08.10-N-1002-01EV

8

Montare la parte inferiore del rivestimento vano motore.

Motore 780.702



AR61.20-S-1105E

9

Confermare i lavori eseguiti nel libretto di manutenzione o nel Digital Service Booklet (DSB).

 Motorino elettrico

Numero

Denominazione

Motore 780.701/702 nel tipo 447

BA08.10-N-1001-01EV

Vite di scarico sulla scatola

Nm

35

 Motorino elettrico

Numero

Denominazione

Motore 780.701/702 nel tipo 447

BA08.10-N-1002-01EV

Vite di rifornimento sulla scatola

Nm

35

 Cambio completo

Numero

Denominazione

Tipo 447 con motore 780.701/702

BF08.10-N-1001-02EV

Olio cambio

Quantità di rifornimento

Liter

1,0

Foglio

BB00.40-P-0236-24A
