Serrare le viti e i dadi. Rispettare la coppia di serraggio! Telaio e sovrastruttura · ap0020a0073la · Mercedes-Benz WIS

AP00.20-A-0073LA

Serrare le viti e i dadi. Rispettare la coppia di serraggio! Telaio e sovrastruttura

11.1.07

TIPO 8AB390.053/ 054

A32.22-0004-02

Sospensioni pneumatiche assale anteriore

A32.22-0002-01

Sospensioni pneumatiche assale posteriore

A32.22-0003-01

A46.20-0008-01

Leva comando sterzo

1 Dado leva comando sterzo

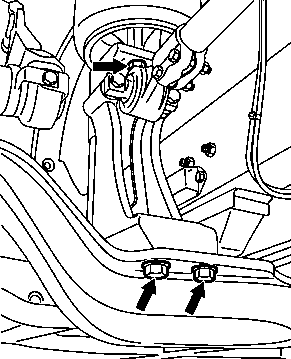

1	Riserrare le viti o i dadi (frecce) con la coppia di serraggio prescritta		*BA32.22-N-1001-03G
			*BA32.22-N-1002-03G
			*BA32.22-N-1003-03G
			*BA32.22-N-1004-03G
			*BA32.22-N-1005-03G
2	Allentare il dado leva comando sterzo (1) di 90° e riserrarlo con la coppia di serraggio prescritta		*BA46.20-N-1001-01I

 Supporto molla pneumatica

Numero	Denominazione		Tipo 390.053/054


BA32.22-N-1001-03G	Vite del pistone soffietto molla pneumatica sul supporto molla pneumatica anteriore	Nm	200
BA32.22-N-1002-03G	Vite supporto molla pneumatica sull'assale anteriore	Nm	490
BA32.22-N-1003-03G	Vite pistone soffietto molla pneumatica sul supporto molla pneumatica posteriore	Nm	200
BA32.22-N-1004-03G	Vite mensola supporto molla pneumatica posteriore sul telaio	Nm	150
BA32.22-N-1005-03G	Dado supporto molla pneumatica sull'assale posteriore	Nm	720

 Scatola sterzo

Numero	Denominazione		Sterzo 766.422 nel tipo 390.053/054	Sterzo 766.570 nel tipo 390.053/054


BA46.20-N-1001-01I	Leva comando sterzo sulla scatola dello sterzo	Nm	640	640
