W82.88-1187-11

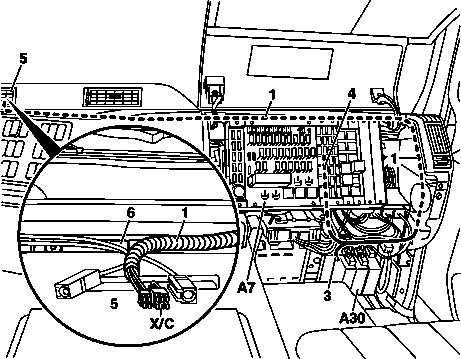

1 Posare il fascio di cavi del sistema di pedaggio 1) (in uscita dal connettore a spina (X/C)) dalla posizione di montaggio (5) dell'apparecchio SIEMENS VDO 1327 (rilevatore di pedaggio) nella scanalatura del profilo di gomma smontata del parabrezza fino al montante A.
2 Posare il fascio di cavi del sistema di pedaggio (1) (in uscita dal connettore a spina (X/C)) del montante A nel vano piedi.
3 Posare il cavo verde/rosso (3) (in uscita dal connettore a spina (X/C)) fino alla centralina di comando WS/FSS (A30).
4 Posare i cavi rosso, nero, marrone e arancione (4) in arrivo dal connettore (X/C) al modulo base (A7).
5 Fissare con nastro adesivo il fascio di cavi del sistema di pedaggio (1) (in uscita dal connettore a spina (X/C)) nella scanalatura del profilo di gomma smontata del parabrezza.
6 Tagliare il profilo di gomma del parabrezza all'altezza della posizione (6) di passaggio del cavo e montarlo.
