P68.30-2920-04

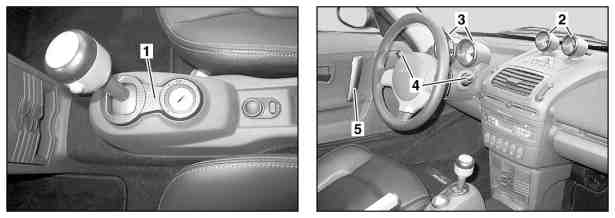

1 Accentuatore consolle centrale
2 Accentuatori strumenti addizionali
3 Accentuatori strumenti combinati
4 Accentuatori interruttori
5 Accentuatore maniglia porta
| Montaggio | ||
1 | Sfilare il pomello della leva del cambio verso l'alto | Non premere il pulsante laterale, altrimenti il pomello della leva del cambio viene danneggiato in modo irreversibile. | |
2 | Togliere la mascherina consolle centrale e sostituirla con l'accentuatore (1) | Non danneggiare i componenti. | |
Cuneo di montaggio | |||
3 | Inserire il pomello della leva del cambio battendo leggermente con la mano | Controllare l'allineamento preciso dell'interruttore funzione automatica. | |
4 | Togliere la cornice degli strumenti addizionale e sostituirla con gli accentuatori strumenti addizionali (2) | Non danneggiare i componenti. | |
Cuneo di montaggio | |||
5 | Togliere la cornice degli strumenti combinati e sostituirla con gli accentuatori strumenti combinati (3) | Non danneggiare i componenti. | |
Cuneo di montaggio | |||
6 | Togliere la copertura sull'interruttore tergicristallo e sull'interruttore combinato e montare gli accentuatori interruttori (4) | Non danneggiare i componenti. | |
Cuneo di montaggio | |||
7 | Togliere la mascherina sulla maniglia porta lato destro o lato sinistro e sostituirla con l'accentuatore maniglia porta (5) | Non danneggiare i componenti. | |
Cuneo di montaggio | |||
Lavori conclusivi | |||
8.1 | Registrare l'equipaggiamento speciale sulla scheda dati della vettura e sulla scheda dati della vettura online | Solamente per officine senza sistema di gestione del concessionario DMS Autoline 8.0. | |
Elemento di contrasto Carbon Design BRABUS, codice I73. |
Cuneo di montaggio
110 589 03 59 00
