Elektromos szervokormány állítómotor alapfunkciója

Típus gf · téma 46.35 · verzió 0106 · 2020-06-23

Érvényes: összes típus (Személygépkocsi)

Elhelyezkedés

Funkciócsoport 2 Futómű › 46 Kormányzás › 46.35 Elektromos kormányzás — 900 sorozat (modellek: 9**) · 902 sorozat (modellek: 9**) · 904 sorozat (modellek: 918, 919, 924, 925, 938, 943, 957) · 906 sorozat (modellek: 917, 918, 924, 953)

Motorokra/sebességváltókra is érvényes: 139 ***, 254 ***, 256 ***, 272 ***, 276 ***, 282 ***, 457 9**, 541 9**, 542 9**, 608 ***, 700 4**, 700 420, 700 421, 700 422, 700 423, 715 3**, 715 5**, 722 6**, 722 9**, 724 ***, 724 0**, 724 033, 724 044, 724 045, 724 1**, 724 103, 724 114, 724 115, 724 120, 725 ***, 725 0**, 725 035, 725 037, 725 038, 725 085, 725 1**, 739 390, 739 391, 739 395, 739 396, 739 397, 739 398, 739 399, 740 698, 743 3**, 743 4**, 743 498, 746 971, 924 9**, 924 910, 925 9**, 926 9**

GF46.35-P-2001A

Elektromos szervokormány állítómotor alapfunkciója

22.06.2020

összes típus (Személygépkocsi)

Elektromos szervokormány állítómotor alapfunkciója

P46.35-2144-79

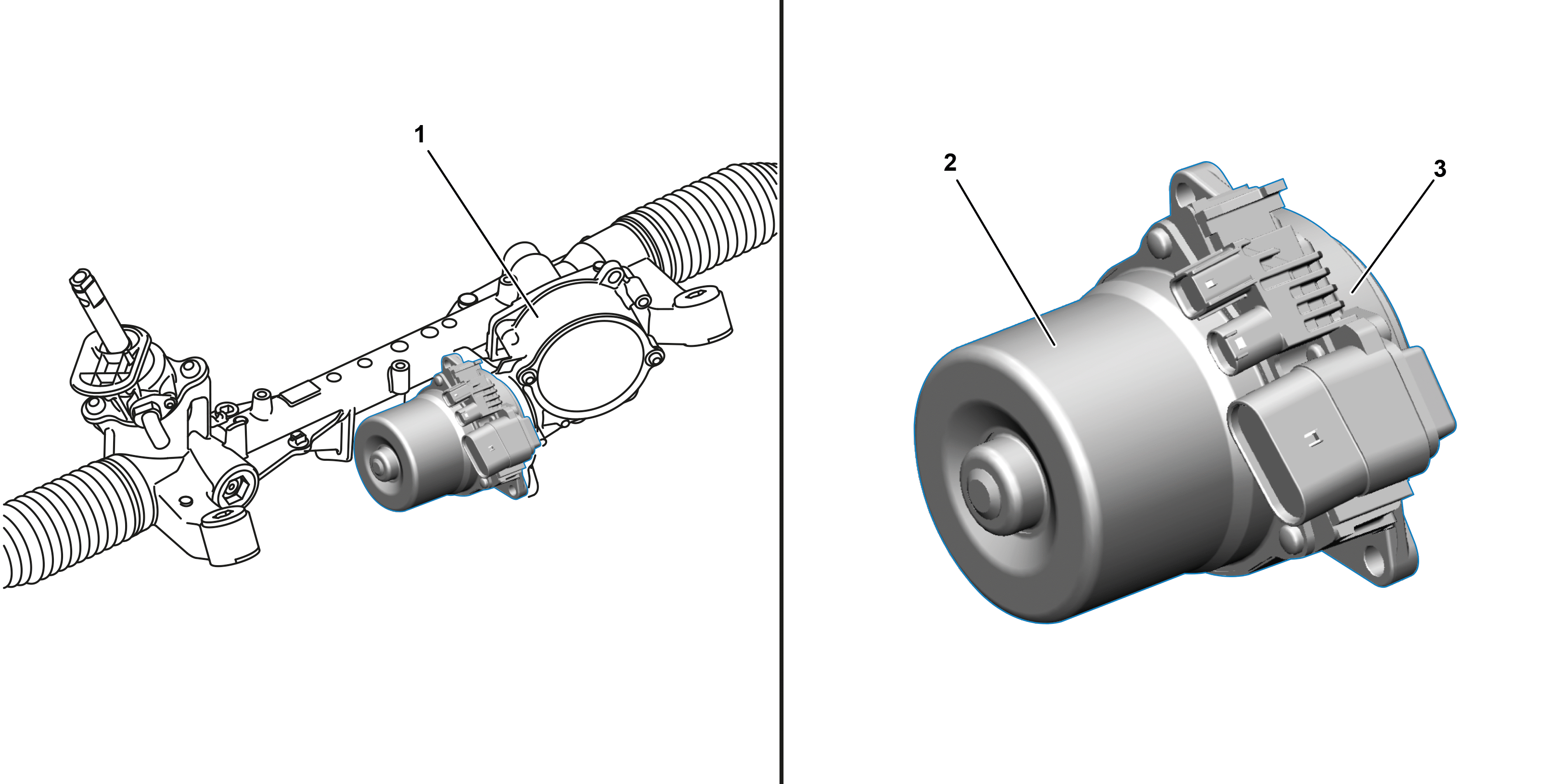

Példakénti ábrázolás

1	Csigahajtómű		3	Elektromos szervokormány vezérlőegység
2	Elektromos szervokormány állítómotor

P46.35-A002-79

Példakénti ábrázolás

4	Fogasléces kormánymű		6	Elektromos szervokormány vezérlőegység
5	Elektromos szervokormány állítómotor

Funkció

Az elektromos szervokormány állítómotor az elektromos szervokormány vezérlőegységben kiszámított forgatónyomatékot használja a szervokormány számára. Ezt a forgatónyomatékot az elektromos szervokormány állítómotor egy csigahajtóművön vagy szíjhajtáson keresztül viszi át az Fogasléces kormányműre.

Az elektromos szervokormány állítómotor az elektromos szervokormány vezérlőegységen a középső tartományban, a fogasléces kormányművön van felszerelve.
