Vanne d'inversion circuit basse température - Informations détaillées

Type gf · thème 20.00 · version 0100 · 2019-06-21

Valable pour : Type 177, 247 avec code ME08 (ENTRAÎNEMENT HYBRIDE VERSION 75-84 KW (Y COMPRIS RECHARGEABLE))'

Emplacement

Groupe fonctionnel 1 Moteur › 20 Refroidissement du moteur › 20.00 Généralités — Série 177 · Série 247

GF20.00-P-2503C

Vanne d'inversion circuit basse température - Informations détaillées

05.06.2019

Type

177, 247

avec code ME08 (ENTRAÎNEMENT HYBRIDE VERSION 75-84 KW (Y COMPRIS RECHARGEABLE))

Vanne d'inversion circuit basse température - Informations détaillées

Représenté sur type 177

Y133/2

Vanne d'inversion pompe à liquide de refroidissement batterie

P20.00-A032-76

Vanne d'inversion circuit basse température - Informations détaillées

Disposition

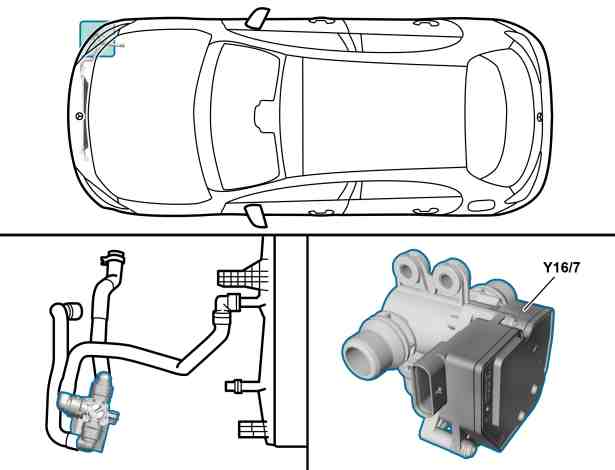

La valve de commutation de refroidissement du réseau de bord haute tension trouve place à droite du radiateur.
La valve de commutation de la pompe à liquide de refroidissement de la batterie trouve place à droite, au-dessus du module de batterie haute tension.

Représenté sur type 177

Y16/7

Valve de commutation refroidissement réseau de bord haute tension

P20.00-A033-76
