Vanne d'inversion circuit basse température - Informations détaillées

Type gf · thème 20.00 · version 0101 · 2020-02-04

Valable pour : Type 167 avec code ME05 (Entraînement hybride 85 kW-94 kW - version (avec plug-in))

Emplacement

Groupe fonctionnel 1 Moteur › 20 Refroidissement du moteur › 20.00 Généralités — Série 167

GF20.00-P-2503B

Vanne d'inversion circuit basse température - Informations détaillées

20.01.2020

Type

167

avec code ME05 (Entraînement hybride 85 kW-94 kW - version (avec plug-in))

Vanne d'inversion circuit basse température - Informations détaillées

1

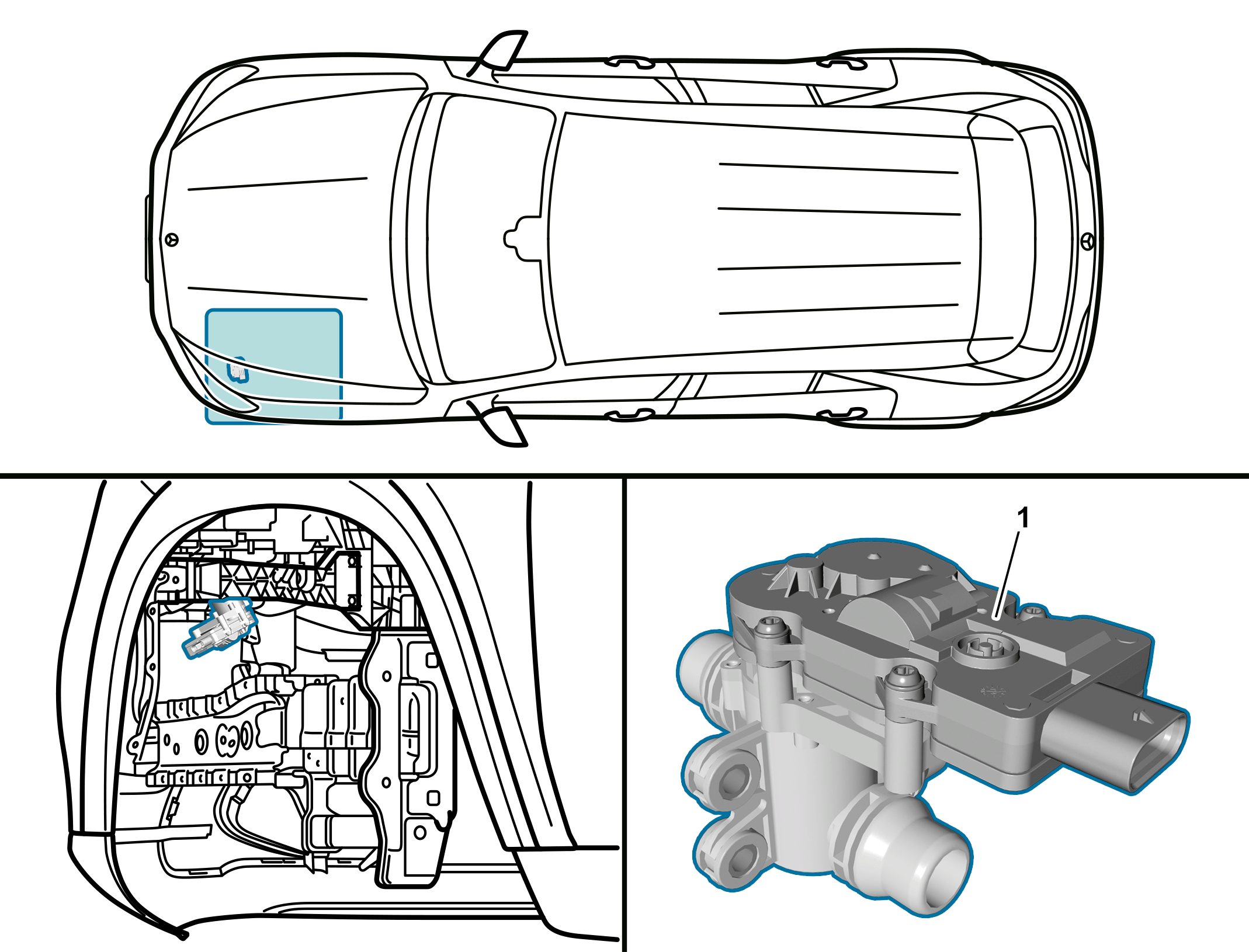

Vanne de commutation circuit basse température

P20.00-A024-76

Vanne d'inversion circuit basse température - Informations détaillées

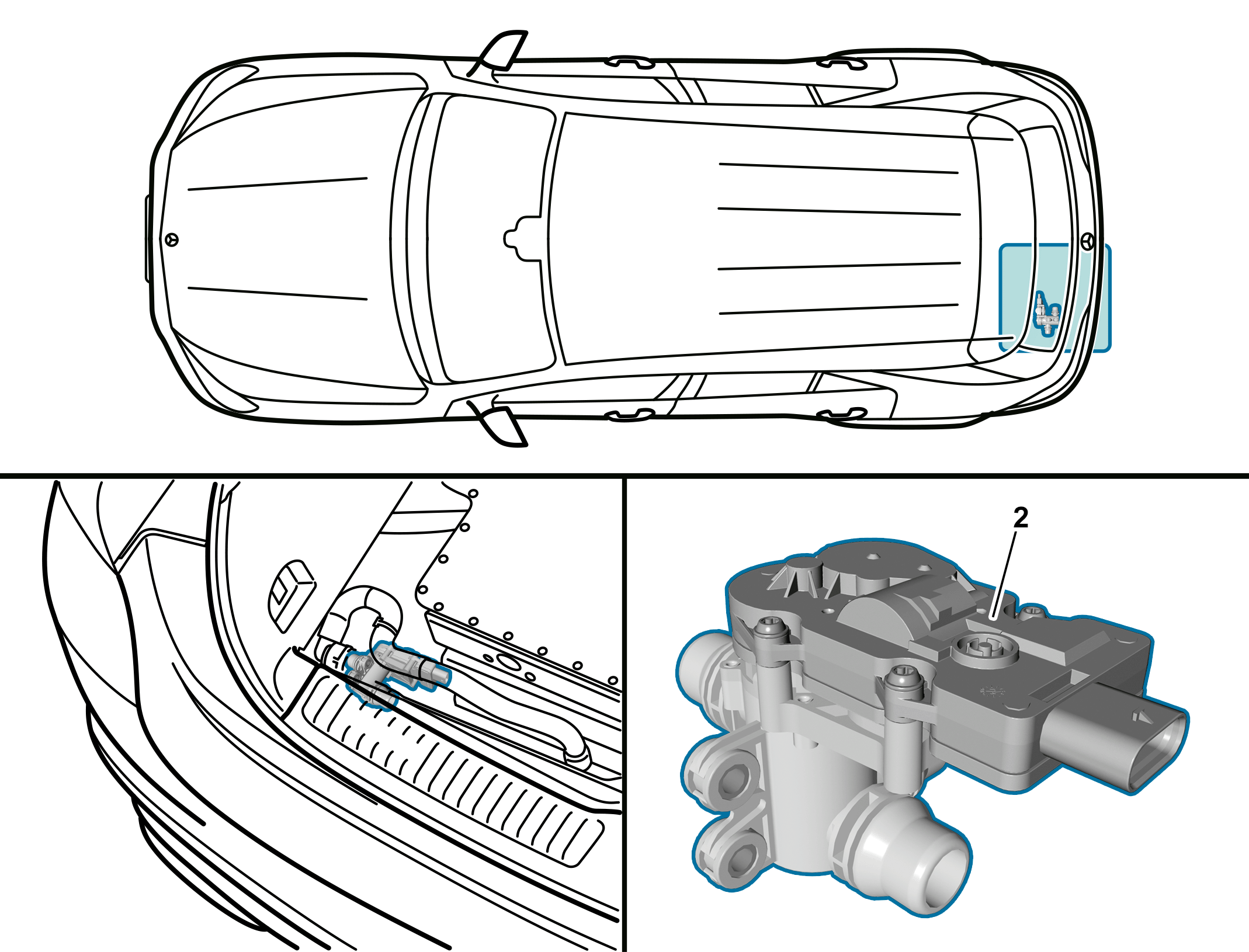

2

Vanne d'inversion 2 circuit basse température

P20.00-A025-76

Vanne d'inversion circuit basse température - Informations détaillées

Disposition
La valve de commutation 1 circuit basse température est montée devant le passage de roue avant gauche.
La valve de commutation 2 circuit basse température est montée à gauche, derrière le module de batterie haute tension.
La valve de commutation 3 refroidissement de batterie haute tension est montée devant le passage de roue avant gauche.

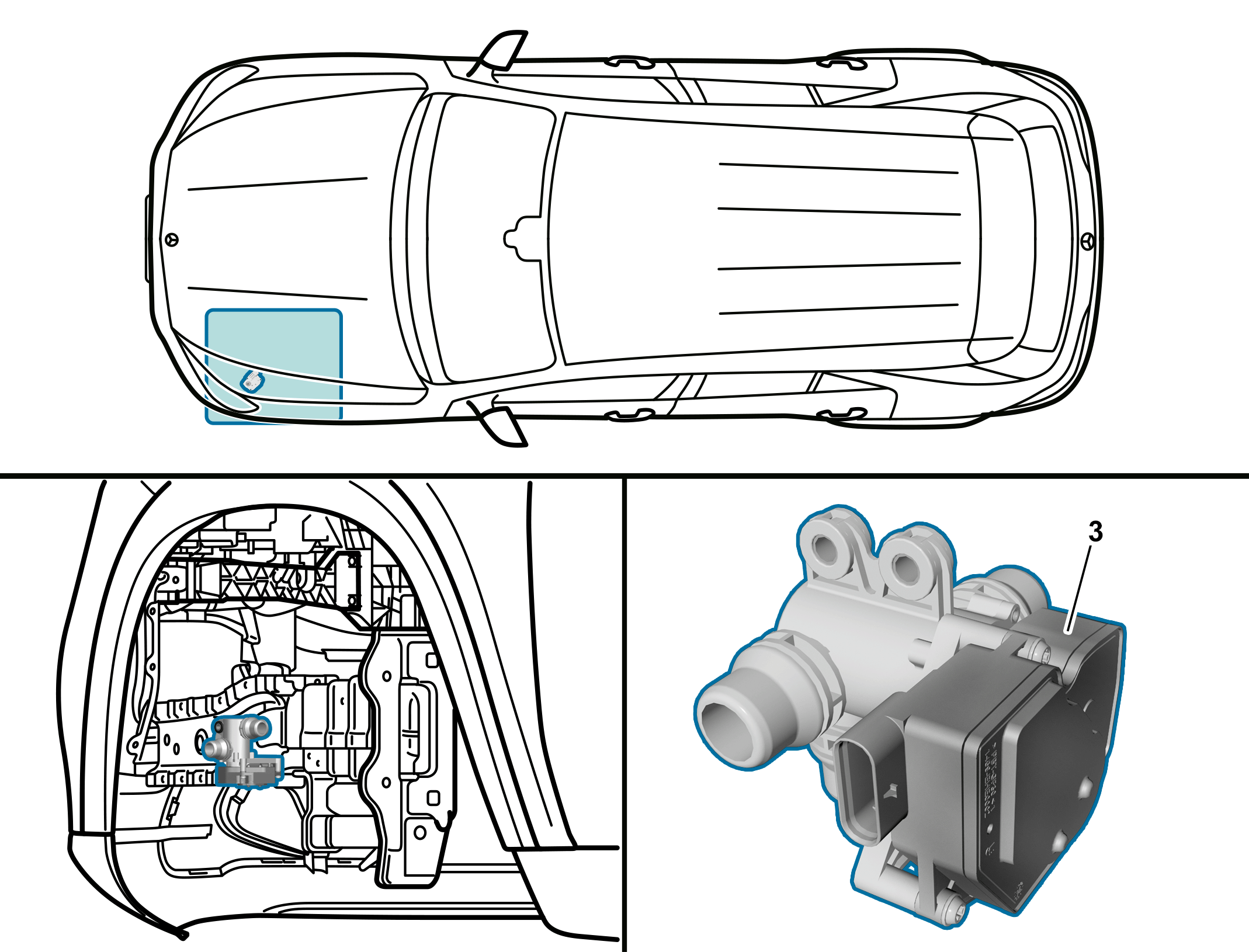

3

Valve de commutation refroidissement de la batterie haute tension

P20.00-A026-76
