GF09.40-P-3000C | Régulation pression de suralimentation - Fonction | 21.8.95 |
MOTEUR 602.982 sur le TYPE 210.017 /217 /617

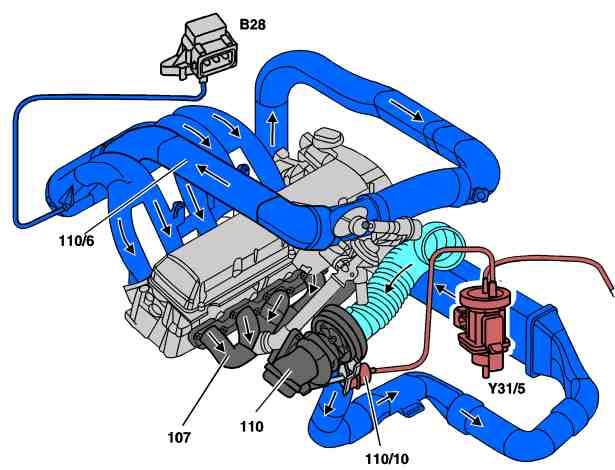

P14.20-0210-76
Représentation sur moteur 602.982 jusqu'à 02/97
107 Collecteur d’échappement
110 Turbocompresseur à gaz d’échappement
110/6 Conduite d’air de suralimentation
110/10 Capsule à dépression
Vanne de régulation de pression de suralimentation
B28 Capteur de pression
Y31/5 Convertisseur de pression régulation de pression de suralimentation
P09.40-0204-11
Cartographie de la pression de suralimentation
E Quantité injectée
L Pression de suralimentation
M Régime moteur
Rôle | Réguler la pression de suralimentation en fonction des paramètres de fonctionnement du moteur Réguler la pression de suralimentation en fonction de la cartographie dans le calculateur EVE (N3/8). | ||
Fonction | La régulation de la pression de suralimentation est assurée par le calculateur EVE (N3/8) en fonction de la cartographie de la pression de suralimentation et du capteur de pression (B28). Le convertisseur de pression régulation de la pression de suralimentation (Y31/5) est activé par un courant variable via le calculateur et transmet une dépression régulée à la capsule de dépression de la vanne de régulation de pression de suralimentation (110/10). | ||
| Module-relais (K40) Disposition/Structure/Rôle/Fonction | jusqu’à 02/97 | |
| Module à fusibles et à relais (K40/4) Disposition/Rôle/Fonction | depuis 03/97 | |
| Calculateur EVE (N3/8) Signaux d’entrée/signaux de sortie/ Disposition/Rôle/Fonction | Capteur de pression ATM intégré | |
| Capteur de position vilebrequin (L5/6) Disposition/Structure/Rôle/Fonction | ||
| Capteur de valeur théorique (R25/2) Structure/Rôle/Fonction | ||
| Sonde de température liquide de refroidissement (B11) Disposition/Rôle/Structure/Fonction | ||
| Capteur de pression (B28) Disposition/Structure/Rôle/Fonction | ||
| Turbocompresseur à gaz d’échappement Rôle/Structure/Fonction | ||
| Convertisseur de pression de régulation de pression suralimentation Rôle/Structure/Fonction | ||
| Régulation de débit (DE) Rôle/Structure/Fonction |
Documents référencés
- gf0704p4116h Capteur de position vilebrequin - Disposition/Utilité/Conception/Fonctionnement
- gf0704p5014h Transmetteur de pression - Disposition/Rôle/Structure/Fonctionnement
- gf0704p5026c Sonde de température liquide de refroidissement - Disposition/Rôle/Structure/Fonctionnement
- gf0704p5029h Transmetteur de valeurs de consigne - Disposition/Rôle/Structure/Fonctionnement
- gf0713p3101h Module relais - Disposition/Rôle/Structure/Fonctionnement
- gf0713p3102c Calculateur EVE Disposition/Rôle/Fonction
- gf0713p3141h Module à fusibles et à relais - Disposition/Rôle/Fonctionnement
- gf0713p3163ac Régulation du débit DE - Fonction
- gf0717p3160h Convertisseur de pression, régulation pression de suralimentation - Disposition/Rôle/Description/Fonctionnement
- gf0940p3100c Turbocompresseur à gaz d'échappement - Disposition / Rôle / Fonctionnement
