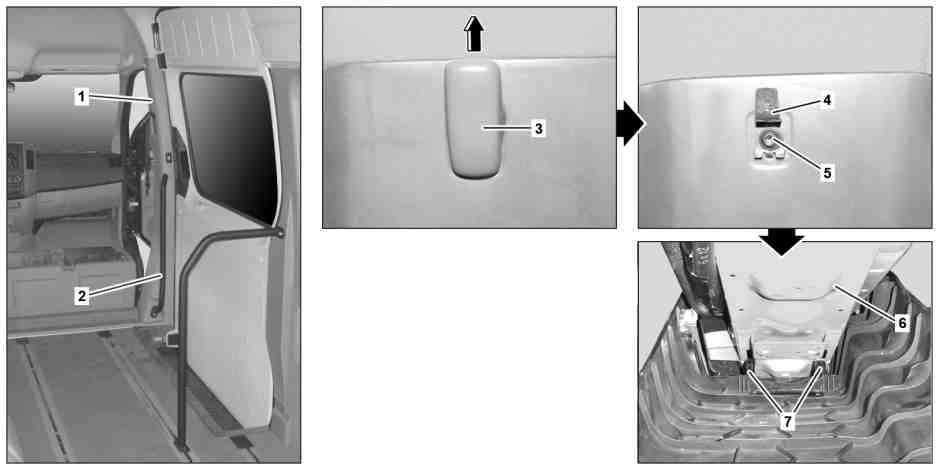

D68.30-2472-09
1 | Garniture du montant B | 4 | Support | 7 | Guidages | ||
2 | Barre de maintien | 5 | Vis | ||||
3 | Recouvrement | 6 | Montant B |

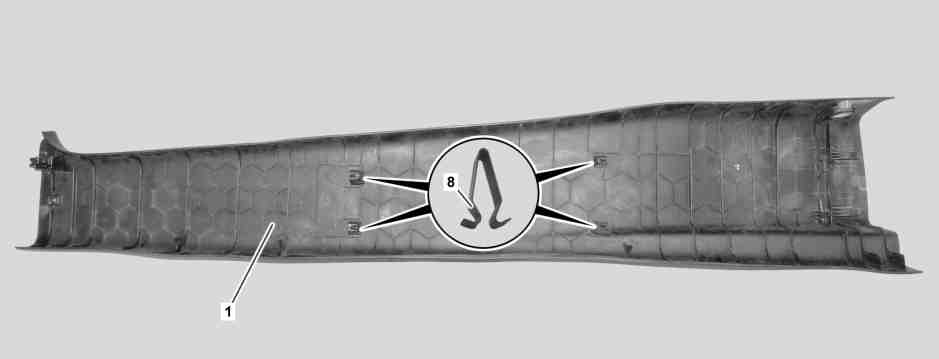

D68.30-2473-08
1 | Garniture du montant B | 8 | Agrafes |
| Remarques relatives à l'exécution des travaux de réparation à l'intérieur du véhicule | ||
| Déposer, poser | ||
1 | Déposer le recouvrement (3) en le tirant vers le haut | ||
2 | Dévisser la vis (5) et retirer le support (4) | ||
3 | Déposer le contacteur pour la porte coulissante électrique | ||
4 | Déposer la barre de maintien (2) | ||
5 | Déclipser la garniture de montant B (1) en commençant par le haut | Pose: Veiller à la pose correcte du protège-arête entre le seuil de porte et la garniture de montant B (1). | |
Coin pour montage | |||
6 | Basculer la garniture de montant B (1) en haut vers l'intérieur et sortir les guidages (7) du montant B (6) | ||
| Contrôler | ||
7 | Contrôler l'endommagement des agrafes (8) | En cas d'endommagement | |
| |||
Remplacer les agrafes (8). | |||
8 | Effectuer la pose dans l'ordre inverse |
110 589 03 59 00
Coin pour montage
Documents référencés
- ah6800n000101s Remarques relatives à l'exécution des travaux de réparation à l'intérieur du véhicule
- ar6870d0303ca Déposer, poser la barre de maintien sur le montant B
