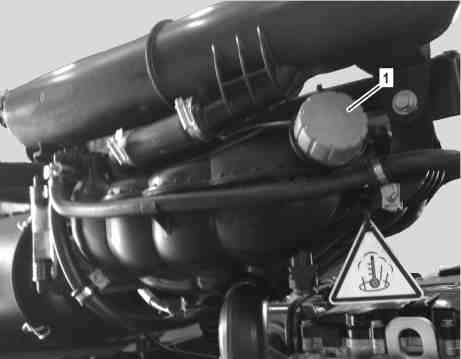

1 | Bouchon |
B20.00-0076-11
2 | Radiateur moteur |
3 | Vis de vidange |
B20.00-0077-11
Avertissement | Risque d'accident si le véhicule démarre tout seul alors que le moteur tourne. Risque de blessure par contusions et brûlures au cours des interventions durant le démarrage et lorsque le moteur tourne | Caler le véhicule pour l'empêcher d'avancer de lui-même. Porter des vêtements de travail fermés et bien ajustés. Ne pas toucher les pièces brûlantes ou en rotation. | |
Avertissement | Risque de brûlure de la peau et des yeux par les projections de liquide de refroidissement brûlant. Risque d'intoxication par ingestion de liquide de refroidissement | Ouvrir le système de refroidissement seulement si la température du liquide de refroidissement est inférieure à 90 °C. Dévisser lentement le bouchon et laisser la surpression s'échapper. Ne pas verser le liquide de refroidissement dans des récipients destinés à la consommation. | |
Remarque technique | Remarques concernant le liquide de refroidissement | ||
Purge | |||
1 | Ouvrir le compartiment moteur | L'accès pour travaux d'entretien et de réparation varie en fonction du type et du fabricant de la carrosserie. | |
2 | Dévisser le bouchon (1) | ||
3 | Mettre le chauffage à la puissance de chauffage maximale et enclencher l’allumage | ||
4 | Ouvrir la vis de vidange du liquide de refroidissement (3) et vidanger le liquide de refroidissement du radiateur moteur (2) | Lors de la vidange, il n'est pas nécessaire de dévisser complètement la vis (3). Recueillir le liquide de refroidissement avec un dispositif de récupération adapté. Le liquide de refroidissement est nettoyé par un filtre lors du remplissage. | |
Remplissage | |||
5 | Visser la vis de vidange (3) dans le radiateur moteur (2) | Vis de vidange sur radiateur moteur | |
6 | Vérifier s'il y a des saletés dans le liquide de refroidissement | S'il y a des saletés, il faut remplacer complètement le liquide de refroidissement. | |
Système frigorifique | |||
7 | Contrôler le liquide de refroidissement avec un contrôleur de protection antigel | Si la part de protection antigel est trop faible, la rectifier ou remplacer le liquide de refroidissement. | |
Système frigorifique | |||
8 | Avec le dispositif de récupération de liquide de refroidissement, remplir le liquide de refroidissement jusqu'au bord inférieur de la tubulure de remplissage | ||
9 | Démarrer le moteur et purger le système de refroidissement | Laisser tourner le moteur pendant env. 5 minutes à différents régimes. Remplir le liquide de refroidissement jusqu'au bord inférieur des tubulures de remplissage pendant que le moteur tourne. | |
10 | Visser le bouchon (1) | ||
11 | Couper le moteur | ||
12 | Contrôler l'étanchéité du système de refroidissement | Contrôle visuel | |
13 | Fermer le compartiment moteur |
Documents référencés
- ah2000n208001a Remarques concernant le liquide de refroidissement
- as0000z000501a Risque d'accident si le véhicule démarre tout seul alors que le moteur tourne. Risque de blessure par contusions et brûlures au cours des interventions durant le démarrage et lorsque le moteur tourne
- as2000z000101a Risque de brûlure de la peau et des yeux par les projections de liquide de refroidissement brûlant. Risque d'intoxication par ingestion de liquide de refroidissement
