Déposer, poser le capteur de température avant catalyseur SCR

AR14.40-P-2011CD

Déposer, poser le capteur de température avant catalyseur SCR

6.10.15

Moteur

651 sur type 204.9

avec code U42 (Dépollution des gaz d'échappement diesel BlueTEC (SCR))

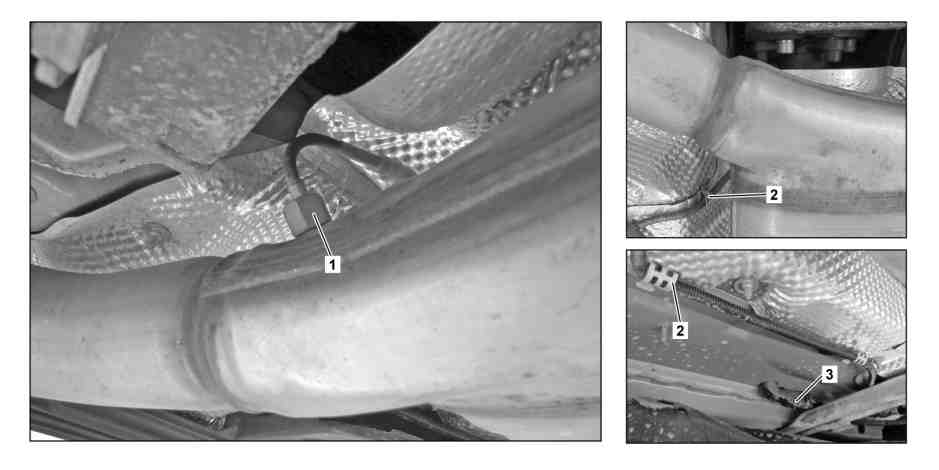

1

Capteur de température avant catalyseur SCR

3

Connecteur électrique

2

Agrafe de maintien

 Danger !

Risque de blessures à la peau et aux yeux lors de la manipulation d'objets très chauds ou incandescents.

Porter des gants de protection, des vêtements de protection et le cas échéant des lunettes de protection.

AS00.00-Z-0002-01A

 

Déposer, poser

1

Démonter les habillages du dessous de caisse arrière droit

2

Déclipser le câble électrique du capteur de température de catalyseur SCR (1) des pinces de fixation (2) sur la tôle thermoprotectrice

3

Séparer la connexion électrique (3) du capteur de température avant le catalyseur RCS (1)

4

Dévisser l'écrou-raccord du capteur de température avant le catalyseur RCS (1)

Pâte haute température 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

 Capteur de température pour mesure de la température des gaz d'échappement avant catalyseur SCR

*BA14.40-P-1006-02A

5

Déposer le capteur de température avant le catalyseur RCS (1)

6

Effectuer la pose dans l'ordre inverse

7

Raccorder le système de diagnostic, lire la mémoire de défauts et l'effacer en cas de besoin



AD00.00-P-2000-04A

 Post-traitement des gaz d'échappement, BlueTEC

Numéro

Désignation

Moteur 651 sur type 166, 204, 207, 212, 218, 221, 222
avec code U42 (Dépollution des gaz d'échappement diesel BlueTEC (SCR))

BA14.40-P-1006-02A

Capteur de température pour mesure de la température des gaz d'échappement avant catalyseur SCR

Nm

45

Matériel de réparation

Numéro

Désignation

Réf.

BR00.45-Z-1005-06A

Pâte haute température 1 kg, DBL 6879.20

A 000 989 76 51
