Desmontar y montar el revestimiento del techo, parte delantera

AR68.30-D-7607AE

Desmontar y montar el revestimiento del techo, parte delantera

7.5.12

 

Desmontaje, montaje

1

Desmontar el marco cobertero de la ventana del techo

En vehículos con ventana de techo.

AR77.55-D-6170AD

2

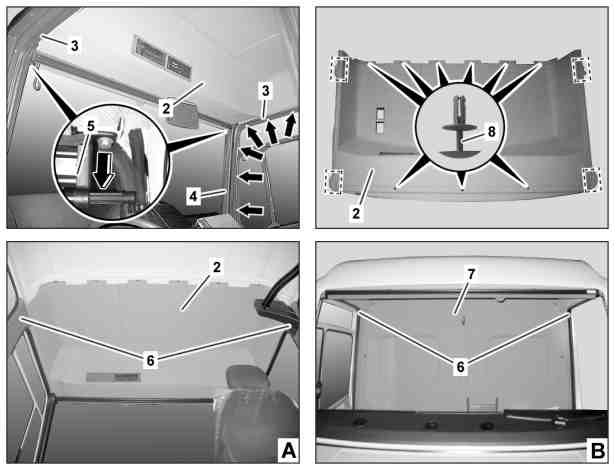

Desmontar los aparatos eléctricos con el paramento (1), del revestimiento interior delantero del techo (2)

 El número de aparatos eléctricos montados puede variar según el equipamiento.

3

Desmontar el espejo retrovisor interior

4

Desmontar la iluminación interior

5

Soltar la goma estanqueizante (3) en la zona del revestimiento interior delantero del techo (2) y del revestimiento del montante A (4), lados izquierdo y derecho

6

Desmontar el revestimiento del montante A (4), lados izquierdo y derecho

7

Desmontar la persiana parasol (5)

8

Desmontar la guía superior de la puerta corrediza

En vehículos con puerta corrediza delantera.

AR72.16-D-7841AD

9

Desmontar el revestimiento del montante B (6), arriba, en la zona del revestimiento interior delantero del techo (2), lados izquierdo y derecho

10

Desmontar el revestimiento de la pared posterior (7), arriba, en la zona del revestimiento interior delantero del techo (2)

Sólo con código (D50) Pared divisoria continua o con código (D51) Pared divisoria continua con 1 ventana

 Cuña larga

*115589035900

11

Desmontar el revestimiento interior central del techo

Sólo con código (W02) Furgoneta con cristal panorámico

12

Desmontar los clips (8) del revestimiento interior delantero del techo (2)

 Cuña larga

*115589035900

13

Desenganchar el revestimiento interior delantero del techo (2) en las zonas (línea de trazos), de la chapa de la carrocería

14

Desmontar la parte delantera del revestimiento del techo (2)

 Con un ayudante. Conducir el revestimiento interior delantero del techo (2) hacia delante, bajarlo y sacarlo del vehículo hacia un lado.

15

El montaje se efectúa en orden inverso.
